Для начинающих

[AntonGdalev]

1) Понял, переделаю.
2) BIP- ы надо ставить рядом с катушкой или можно рядом с блоком в салоне?

[SKEPTIK]

Чем короче и толще силовые провода тем меньше потери енергии.
Плюс нужно хорошее охлаждение бипов.

[AntonGdalev]

Может потом кульлер к ни приспособлю для охлаждения.
Вот я сделал кронштейн для катушки



Установил его на крыло слева



Вот он же с катушкой



Тогда BIP-ы установлю на этот кронштейн. вроде не самое горячее место в моторном отсеке.

[SKEPTIK]

Не ну кулер это уж перебор,при правильном накоплении бипы практически не
греются,да и катушка тоже.У меня такая катушка стоит сразу за радиатором
на рамке,и не греется.
Бипы можно установить в корпус комутатора,и поставить на то же место где
он сейчас стоит.

[AntonGdalev]

Понял)

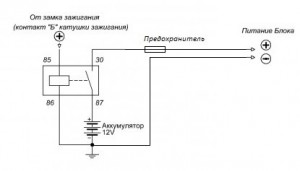

Мужики, по схеме подключения я правильно все понял:
Плюс от акб для блока.
Релюху 4 -х контактную поставил.
Плюс на реле - контакт Б от замка зажигания.
Минус с массы на реле.

[AKSU]

Вот зачем по 10 раз переспрашивать, ты же инженер? Да, ты правильно понял. Да, блок можно было бы запитать от бортового (сэкономив пару метров проводов), но в этом случае на блок по питанию будут идти все наводки и помехи (на бортовом ВАЗ-ов иногда бывают всплески до 150в и отдельные "иголки" до 400в - проверяли осцилографом) какие только можно вообразить, и будешь ты долго и нудно вылавливать причину ошибок ДПКВ. Потому рекомендуется притянуть прямо от АКБ отдельные хорошие толстые "жилки", которые желательно провести подальше от коммутаторов, катушек и ВВ-проводов. Перед блоком, эти "жилки" можно еще на ферритовые кольца намотать (если понимаешь о чем речь), а длинна чем меньше - тем лучше. С этих жилок питать только блок, и БК, но больше ничего! И уж тем более ни в коем случае: не катушки и не коммутаторы, и не ЭБН (если ставил - на него лучше тоже свою жилку через реле и свой предохранитель притянуть. по обратной причине - он наравне с катушками, тоже самый большой генератор помех на борту)! А через реле - чтоб потом можно было выключить зажигание... Кстати, на схеме нет отдельного предохранителя, а он тоже нужен обязательно - мало ли где коротнет. Минимум 5А, т.к. с блока еще идет питание на клапан ЭПХХ, а тот в легкую до 2А может скушать.

З.Ы. Ярослав, это тоже уже стоит добавить в FAQ отдельным пунктом: типа "организация питания блока, или зачем нужно реле?".

[AntonGdalev]

Я когда вопрос в письменном виде задаю, сам частенько до ответа дохожу)
А тема для начинающих - сюда и пишу)
Вот мне подсказали, что шланг ДАД я не туда подключил- теперь буду переделывать.
Предохранитель поставлю. Ферритовых колец у меня нет, если только в компьютерном магазине спросить накладки поверх провода. Или все же лучше кольца?
От блока к BIP-ам можно usb-кабель кинуть? Он экранированный.

[AKSU]

Все правильно. :) Как говорил Оскар Уайльд, когда человек пишет - лучше формулируют свою мысль. :)

Ну нету кольца - так нету. Накладки тоже помогают, главное витки сделать - и чем больше тем лучше, главное чтоб сегменты закрылись. :) А можно и не ставить, если на ДПКВ ошибки не сыпятся.

От блока к БИПам экранировать не надо. Экранировать надо только провода ДПКВ.

[AntonGdalev]

Где-то видел на форуме, что к БИПам некую "подтяжку" делают через сопротивление. Это в обязательном порядке у всех так или только в исключительных случаях?

[SKEPTIK]

Где-то видел на форуме, что к БИПам некую "подтяжку" делают через сопротивление. Это в обязательном порядке у всех так или только в исключительных случаях?

Только если неутойчиво работают,из за чрезмерной подтяжки тоже бывают перебои.
