Для начинающих

[jhm]

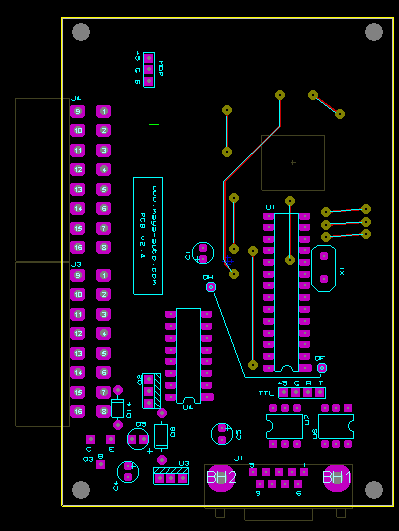

Вот все перемычки

[Leha777]

Подскажи пожалуйста,где копать по поводу того,что менеджер теперь не видит обороты(до снятия R24 хоть как то,но стрелка шевелилась)похоже,что из-за этого и нет искры.Может слева от резистора R24 в моём случае надо припаять перемычку,как на рисунке(такая жирная )


[jhm]

Вы сами паяли плату, верно? Проверьте перемычки по рисунку выше. Резистор R24 должен быть снят.
Затем проверьте прохождение сигнала от входов Дуи и ДНО к процессору. Для этого подавайте +5..12В на вход.

[Leha777]

Да,спаял сам,печатка Ваша.можно подавать 12 вольт,и что должно быть на процессоре? .я так понял на 6 и 21 ноге?

[Leha777]

Все перемычки строго по рисунку

[AKSU]

После перепайки перемычек, прошивку перезалил? Это важный момент.

[Leha777]

Я ещё раз проверю,уже голова вава.Если просушка свечей работает и тест коммутаторов,то искать до процессора?

[AKSU]

Не-не-не! Если тест и просушка работает - это значит работают выходы. А тебе надо проверить работоспособность входов!

[jhm]

Да, на 6 и 21 ноге должна быть реакция на подачу напряжения на входы ДУИ и ДНО.

[Leha777]

Приехал с рыбалки и проверил мультиметром,на 6 ноге импульсы присутствуют(это дуи)и на входе дуи на разъёме напряжение около 2,3 вольт.А на 21 ноге почти 5 вольт и на разъёме дно вроде ничего.Датчики установлены ,проверял прокруткой стартером.
