Помогите начинающиму

[ValeriyL]

Просто это дело завлекло, стало интересно, правда все время на самообучении. Пьянка это плохо, чуть-чуть в праздник конечно можно. Вот почему я не-люблю время от нового года, до мая месяца. Но это отступление. Вопрос к Valentin44, плату я скачал, какая схема к ней, ДУО+ДНО та что в разделе схемы.
Хочу ее промаркировать, и с платой как раз ознакомлюсь. Или она универсальная и для Холл. Какая прошивка к ней идет.

[mitrix]

Вы из какого города?

[ValeriyL]

Тихорецк Краснодарский край

[Valentin44]

ValeriyL , плата для ДУИ+ДНО. Для датчика холла надо убрать обвязку ДУИ+ДНО и переделать под ДХ. Версию платы под ДХ я не делал, т.к. на нем не ездил.
Схема для которой сделана та плата - смотрите там же где вы брали схему под ДХ.
Исключительно для перспективы - оставьте обвязки ДУИ - на случай перехода на шкив 60-2.
При просмотре платы в программе СпринтЛайер - наводясь на компоненты - должен появляться их номинал.

[ValeriyL]

Наводить это понятно я так все свои платы маркирую. Просто сверку платы всегда делаю, лучше ее начинаешь понимать потом легче паять.

[jhm]

ValeriyL, я очень приятно удивлен, что есть люди, которые в 65 лет умеют пользоваться интернетом, и собирают разные радиолюбительские схемы. Так держать Для меня лично вы прекрасный пример.
Мы с Максом посоветовались и решили подарить вам к дню рождения лицензию на коммерческую версию. Если вы согласны - вам нужно будет оплатить только себестоимость процессора и доставку.

[mitrix]

Прекрасный жест!

[ValeriyL]

Конечно согласен, оплачу. Только через Сбербанк. Пока не доверяю интернетовским банкам. Только сначала закончу эту разработку, все равно нужно датчики устанавливать. Нужно прикинуть как это лучше и с меньшей кровью сделать. Тогда они будут установлены будет проще перейти.

[Paratruper]

Вы определитесь с версией, если V2 то смысла заморачиваться с фришкой не очень много, ибо под V2 плата абсолютно другая, в случае V1 действительно можно начать с фришки.
Лицензия на версию прошивки остается на ваш выбор.

[ValeriyL]

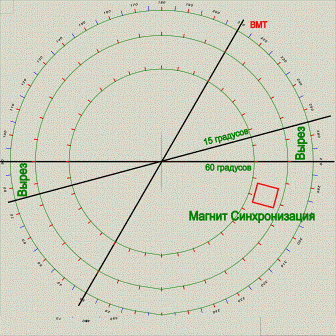

Наверное версию v1, сделаю как вы называете фкишку сначала. И переход на версию потом. У меня вопросы к участникам, на МК приходит сначала с одного датчика синхроимпульс, потом импульс с другого на искру 1-4 цилиндров, потом 2-3. Все это пока относится к датчику Холла. Шторка будет располагаться на шкиву, два выреза, на ней будет и второй датчик синхроимпульсов, только будет смещен к центру где будет расположен магнит. Первый приходит синхроимпульс. Выложу рисунок что бы было понятней. И еще по времени синхроимпульс как связан с началом искры 1-4, или главное что бы он пришел первым.
