ДНО-ДИУ+MPX4250AP

[Valentin44]

Да, странные осциллограммы.

Предлагаю вот что:
- выбрать чуть теплее время, настроить нормально входной уровень, что бы высота осциллограммы была поболее, но и что бы не зашкаливало :)

- делать запись (хотя возмоно это у меня на этом компе так показывает 100 Гц?) на частоте оцифровки 20-50 кГц.

Тут трудно да же определить кто из сигналов кто... Но внроятно второй блок - это дНО. Тогда там явно видно второй импульс лишний... ЛОвит какую-то помеху.

А осциллограмма первого блока - это вообще страх :) Что-то тут не то. Надо подробнее разбираться.
Как вариант, сначала снять осциил на выходе самого датчика, посмотреть что там. А тогда отлаживать компараторы.

[MuKeXa]

Тоже склонен к тому, что второй - ДНО.
Ну, а по настройкам.. Это я не в курсе. Как поставил "прогу" так и снимал. Если не трудно напиши в ЛС, что да как там настроить. Щупы я думаю роли не играют, но я делал не из 4х 1n4007, а из двух стабилитронов.
Может за неделю соберу генератор синусоидальных импульсов, да без датчиков проверю.

[MuKeXa]

Вот всё, что набито на кабеле который использовал я: Tape cm 24 awg e188630 csa ll81295 cmg iso/iec 11801 s-stp cat 5 evernew g1c209. Написал потому как поднималась эта тема и очень просили конкретный вариант.

Что-то с датчиками у меня не получается никак:( То сигнал непонятен, то провод оторвался. С этими датчиками(191.ххх) действительно нужно попрыгать, чтобы добиться нормального сигнала. Положу пористую резина как прокладку и буду потихоньку подтягивать к маховику. До появления стабильного сигнала.
Надежда на завтрашний день.

[MuKeXa]

Под не коммерческую должен подойти:
MPX4115AP

- 15 to 115 kPa (2.2 to 16.7 psi)
- 0.2 to 4.8 Volts Output

ДАД 45.3829... Однако разработчики блока управления заволжскими моторами ориентировались на "бошевские" датчики, рабочий диапазон которых составляет от 20 до 105 кПа. А изменение давления на уровне ниже 20 кПа "немцы" не отслеживают.

[MuKeXa]

Ну вот я трындел, трындел и наконец-то занялся делом:
осциллограммы НО и УИ во влоении. Кому не лень гляньте, пажалуйста.
ИУ - вроде ничего, пока не дашь газку. Видно не маленькие пропуски на высоких оборотах. Конденсаторы на входе предварительно уменьшил до 100нФ(их ставил чтобы датчик не реагировал на прикосновение руки). Нужно еще попробовать уменьшить.
НО - картина ясная ,но непонятная. Что может так влиять на него. Неровная поверхность штифта? Думаю бросить неодимовый магнит под штифт если пляски закончатся плачевно.
Блок прекрасно показывает ХХ и до ~1500 об/мин. Ну и ошибка НО конечно же имеет место быть. Заливал прошивку для нечётного количества зубьев, чтобы видеть ошибки принимаемые блоком.
И подскажите как проверить осциллограмму с самих датчиков, а то я с блока брал, после ОУ. Потому непонятно кондеры сливают в линию или датчик УИ.
Заранее благодарен

[jhm]

Слишком сильный сигнал от датчиков забивает вход компаратора помехами. Нужно гасить уровень с датчиков делителем на входе.

[MuKeXa]

По схеме на LM-ке и так есть делитель, на отрицательном входе. С ним играться(подбирать) или вешать свой, непосредственно на датчик?

[barabashka_yury]

для начала можно просто собрать "регулятор громкости" между датчиком и блоком, тоесть берем переменник на 1-2 кОм и включаем в схему, нижний вывод на точку соединения датчика и блока, движок на блок, верхний на датчик. Короче классический регулятор громкости. И крутить его. если сильно за***шся - тогда купить 8025 и попробовать на ней сделать, там тоже есть с чем поиграться, но вещь на мой взгляд вполне приличная.

[MuKeXa]

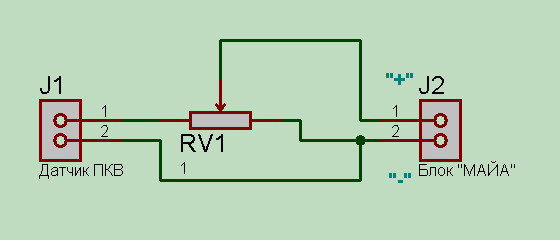

По типу такой схемки?(вложение) )))
А "кто такой" 8025?

[barabashka_yury]

да, по типу именно такой :)

а 8025 это микросхема которая юзается в январе, специательно придуманная для работы с электромагнитными сенсорами. вроде ж была на форуме тема по этому делу, и схему я выкладывал кажись... если нет то скину еще раз.

я ее себе на 6+1 поставил, работает пока нормально. Но в ней один канал, тоесть если на дно и на дун ставить то надо две покупать, по деньгам вроде как не дорого, около двух баксов за корпус...
