Установка на Ауди 1.8 4 цилиндра

Делимся примерами установки.

Установка на Ауди 1.8 4 цилиндра

Сообщение Paratruper » 13 май 2010, 21:58

Система ставилась как ДНО+ДУИ, а так же на статической раздаче, датчики ставились на колокол ДНО в какое то технологическое отверстие в колоколе по диаметру как раз под датчик, а ДУИ прямо над окном где смотриться метка для установки УОЗ. Предварительно для ДНО был изготовлен кронштейн и просверлено глхое отверстие в приливе колокола, в которое вкручивался болт прижима кронштейн с датчиком. Для ДУИ так же было просверлено отверстие, в обоих случаях нарезалась резьба.
Датчики


ДНО+ДУИ виден кронштейн

Дад закреплен на правом крыле, так как у меня стоит газовое оборудование ГИГ3DLS в которм так же используеться ДАД то с блока управления ГИГ я взял сигнал ДАД, и не стал ставить еще один ДАД
ДАД

Так как концевика на моей модели не предсмотрено пришлось "колхозить" что то свое на основе микрика купленного на рынке, а так же подручных средств имеющихсяв гараже. Конечно микрик не гкрметичен, однако за год с ним ничего не случилось.
Концевик ХХ

Так как для статической искры необходим модуль зажигания либо 2 коммутатора, а на момент установки модуль было ставить боязно из за отсутсвия поддержки регулируемого накопления, было решено поставить 2 кактушки и 2 коммутатора. В магазине было приобретено оное, однако коммутаторы оказались разные один с диодом который мограет когда работает коммутатор другой, без него. С местом установки долго думал :) и наконец решил поставить возле штатной катушки рядом с ваккумником там как раз было свободное место
Коммутаторы

Катушки брались от газ в волговском магазине, но возникла проблема с креплением после мозгового штурма было решено крепить их на кронштейн к крышке ГБЦ. Вообще изначально все делалось с учетом минимального повреждения кузова и максимального использования штатных крепежных элементов
Катушки

а вот как это выглядит на моторе
На двигателе

И наконец в итоге я получил вот что
Моторный отсек

Сам блок спрятался в салоне под торпедой в районе ног водителя провод в салон тянул через тех отверстие за ваакумником.
Аватар пользователя
Paratruper

Сообщений: 1455
Зарегистрирован:
12 май 2010, 00:44
Откуда: Belarus/Gomel

Re: Установка на Ауди 1.8 4 цилиндра

Сообщение jhm » 13 май 2010, 23:43

Красиво катушки установил. :co_ol:
Вибрация им не повредит?
МПСЗ Мауа http://www.maya-auto.com
ЭБУ Invent http://www.invent-labs.com
Переделка мех. впрыска на электронный
Аватар пользователя
jhm

Сообщений: 3201
Зарегистрирован:
12 май 2010, 10:19
Откуда: Украина, Львов
Авто: Audi A4 1.8T Invent EMS

Re: Установка на Ауди 1.8 4 цилиндра

Сообщение barabashka_yury » 14 май 2010, 09:07

jhm писал(а):Красиво катушки установил. :co_ol:
Вибрация им не повредит?


Катушки ж закреплены за металл, а не запластмассу, тоесть ничего им не будет...
2106, 79г.в. 1600см3, вебер, коммерческая прошивка, статика на коммутаторах и катушках от ГАЗ.
Аватар пользователя
barabashka_yury

Сообщений: 725
Зарегистрирован:
12 май 2010, 17:21
Откуда: Кировогадская область, город Гайворон.

Re: Установка на Ауди 1.8 4 цилиндра

Сообщение Paratruper » 07 ноя 2010, 13:59

Фото побились :( выкладываю архив. У меня газ установлен, в архиве видно куда врезаны штуцера подвода газа.
Вложения
dpkv.7z
(3.7 MIB) Скачиваний: 334
audi_dpkv.7z
(1.31 MIB) Скачиваний: 293
Аватар пользователя
Paratruper

Сообщений: 1455
Зарегистрирован:
12 май 2010, 00:44
Откуда: Belarus/Gomel

Re: Установка на Ауди 1.8 4 цилиндра

Сообщение Zlodey » 07 ноя 2010, 17:50

Какой концевик некрасивый... Сделай из геркона, здесь обсуждали http://www.audi-club.ru/forum/showthrea ... 313&page=5
Ато чот весь вид портит)))
AUDI 90 пятидырая 2.0 PS. Пока джедай и трамплёр)))
Аватар пользователя
Zlodey

Сообщений: 59
Зарегистрирован:
01 ноя 2010, 22:58
Откуда: Уфа

Re: Установка на Ауди 1.8 4 цилиндра

Сообщение Paratruper » 06 сен 2011, 22:17

Сегодня запускался на переделанном блоке (с фришки в коммерческую, плата rev1) Пукает при включении зажигания, причем так мощно, хорошо коллектор не пластик. Буду делать подтяжку по ФАКу - посмотрим поможет ли.
Напруга с ДАД какая то странная на атмосфере 3.7 на 1 расходе около 1 вольта, дад от газели на нем же работат ГИГ, подключал сигнал с ДАД из ГИГ проводом на сигнал ДАД в MaYa, опорное напряжение на ДАД дает ГИГ.
Метку пока не смотрел поставил по настройкам фришки, но вроде как не попал, буду смотреть стробом.
Впервые услышал на своем моторе детонацию - придеться отстраивать кривые заново .
Аватар пользователя
Paratruper

Сообщений: 1455
Зарегистрирован:
12 май 2010, 00:44
Откуда: Belarus/Gomel

Re: Установка на Ауди 1.8 4 цилиндра

Сообщение AlT » 07 сен 2011, 16:25

Очень интересно читать это от тебя ::yaz-yk: :-)
(твоя машина?)
Надо делать так, как нужно. А так, как ненужно, делать не нужно.
-----------------------------------------------------------------------------------
ВАЗ 2121 1983 г., MAYA Classic, 60-2, статика, катушка 2111, BIP373
AlT

Сообщений: 226
Зарегистрирован:
03 июн 2010, 23:16
Откуда: zp.ua
Авто: Нива 2121, 1983

Re: Установка на Ауди 1.8 4 цилиндра

Сообщение Paratruper » 07 сен 2011, 22:39

В каком плане интересно? Маишна не моя, но я на ней переодически езжу :) и соответственно обслуживаю тоже я. Но в основном на Шниве. Сегодня на ней меня "удачно поцеловали" :( правые двери под вытяжку и покраску...
Аватар пользователя
Paratruper

Сообщений: 1455
Зарегистрирован:
12 май 2010, 00:44
Откуда: Belarus/Gomel

Re: Установка на Ауди 1.8 4 цилиндра

Сообщение AlT » 08 сен 2011, 23:10

Paratruper писал(а): Пукает при включении зажигания ...
Впервые услышал на своем моторе детонацию...
:)-(:
А Шниву будешь переводить на МаЙу?
Надо делать так, как нужно. А так, как ненужно, делать не нужно.
-----------------------------------------------------------------------------------
ВАЗ 2121 1983 г., MAYA Classic, 60-2, статика, катушка 2111, BIP373
AlT

Сообщений: 226
Зарегистрирован:
03 июн 2010, 23:16
Откуда: zp.ua
Авто: Нива 2121, 1983

Re: Установка на Ауди 1.8 4 цилиндра

Сообщение serzh76 » 28 мар 2014, 22:46

Надеюсь создатель темы не обидется ,что присоседился . Блок v2 rev5 , 60-2 , 4 катушки от АУДИ100(двиг AAR) . Шкив 60-2 был от ваз 2112 , выжжен демпфер ,венец отрезан по 1 канавке (кто будет делать режьте по 2й чтоб был зазор между венцом и шкивом помпы) ,затем отцентрован и приварен к шкиву коленвала . ДПКВ от жигулей установлен на кронштейте вырезанном из алюминиевого уголка 40мм . Провод микрофонный прокинут (зажат в штатные крепления проводки) вдоль штатного жгута электропроводки под радиатором и по левой стороне моторного отсека в салон .4 катушки висят в моторном отсеке на куске уголка на 20 . Сам блок закреплен на деревянной перегородке под полкой водителя , к нему протянута трубка ПВХ для пневмосистем (наружный диаметр 8мм внутренний 5мм на давление 10 атм) до штуцера ДАД . Концевик не знаю от чего ,нашел дома (для наблюдательных--был заменен ,был разомкнут на ХХ) .Вот картинки установленной Maya :
Вложения

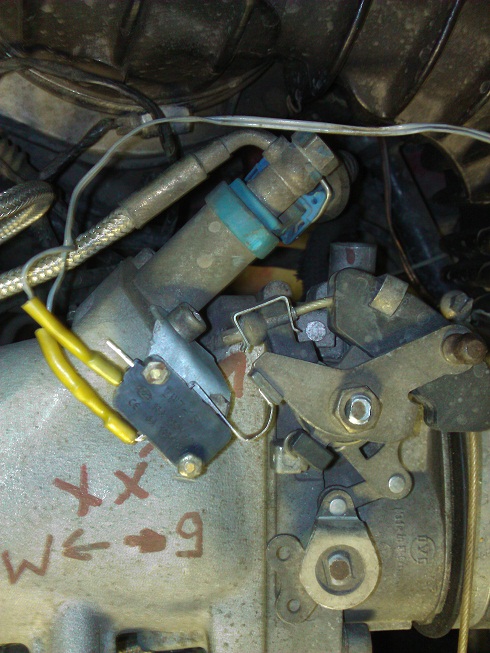

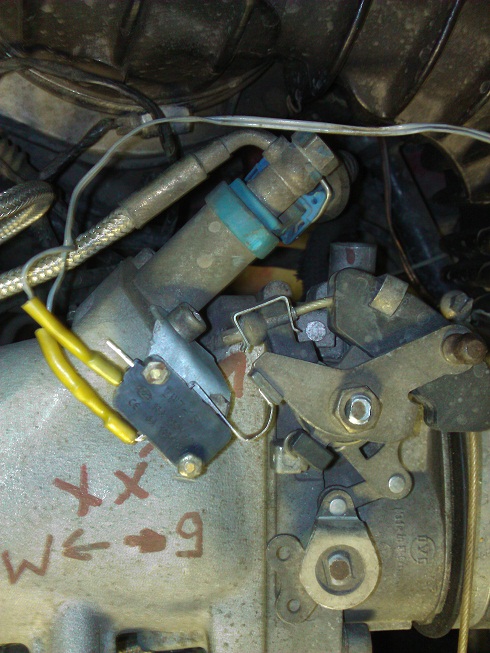

концевик заслонки

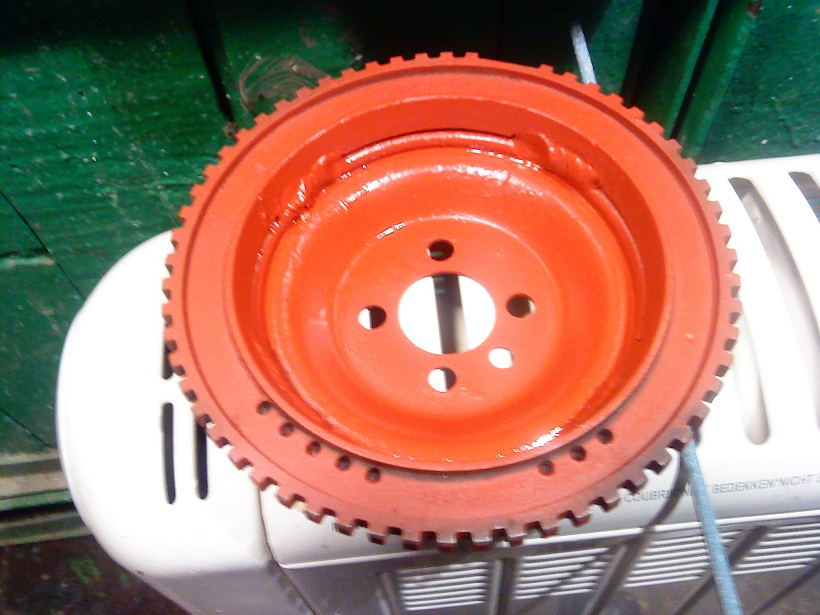

Готовый шкив с венцом

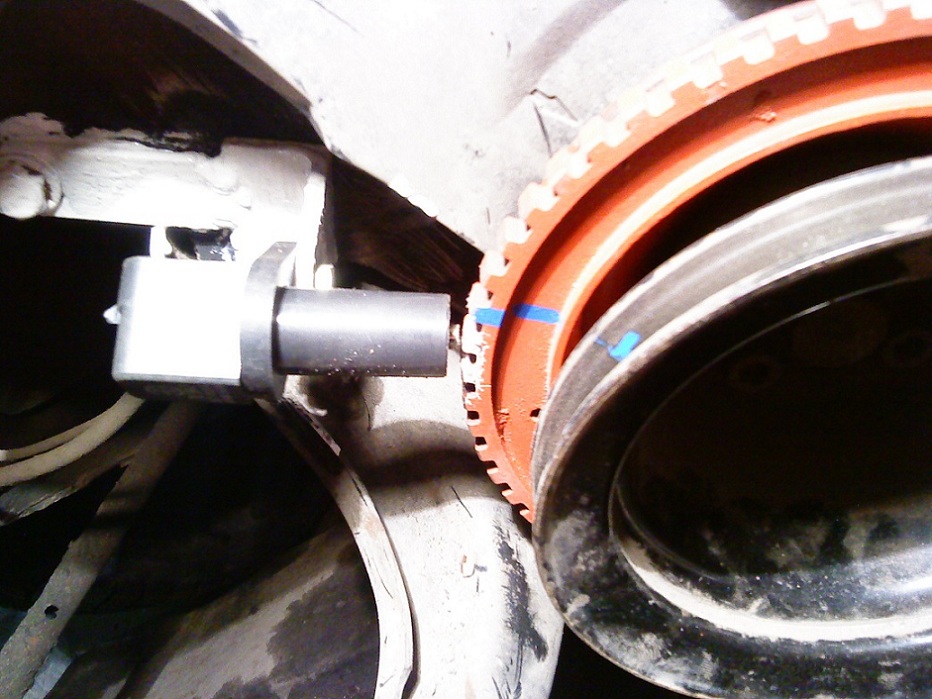

вид на ДПКВ

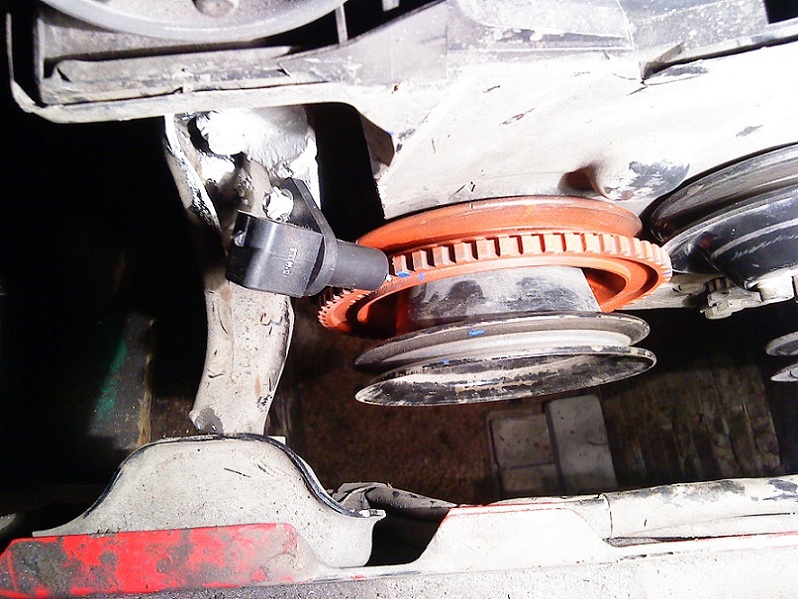

еще
под капотом.jpg

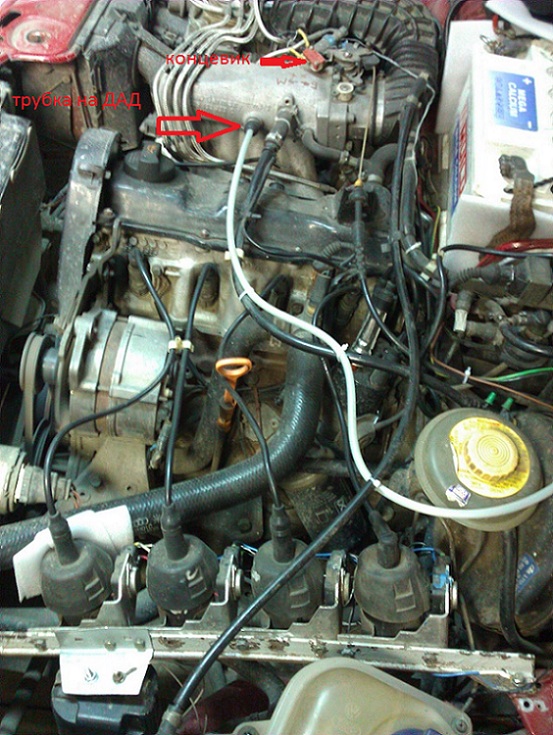

под капотом
блок МПСЗ.jpg

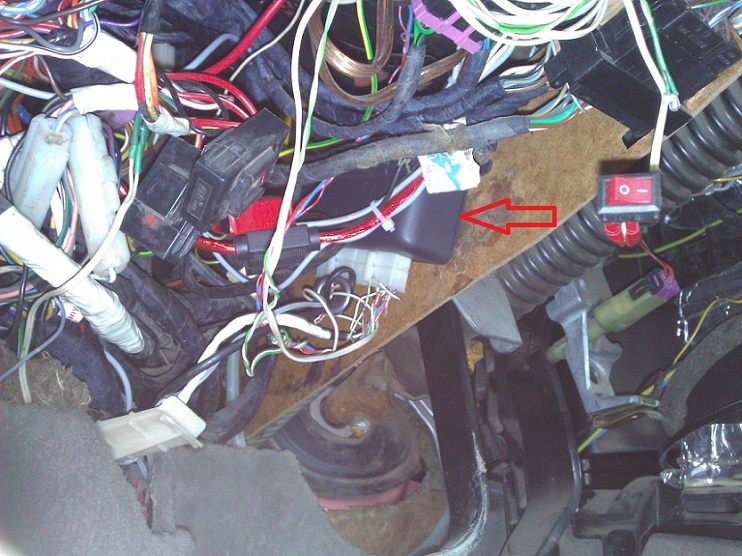

блок Maya

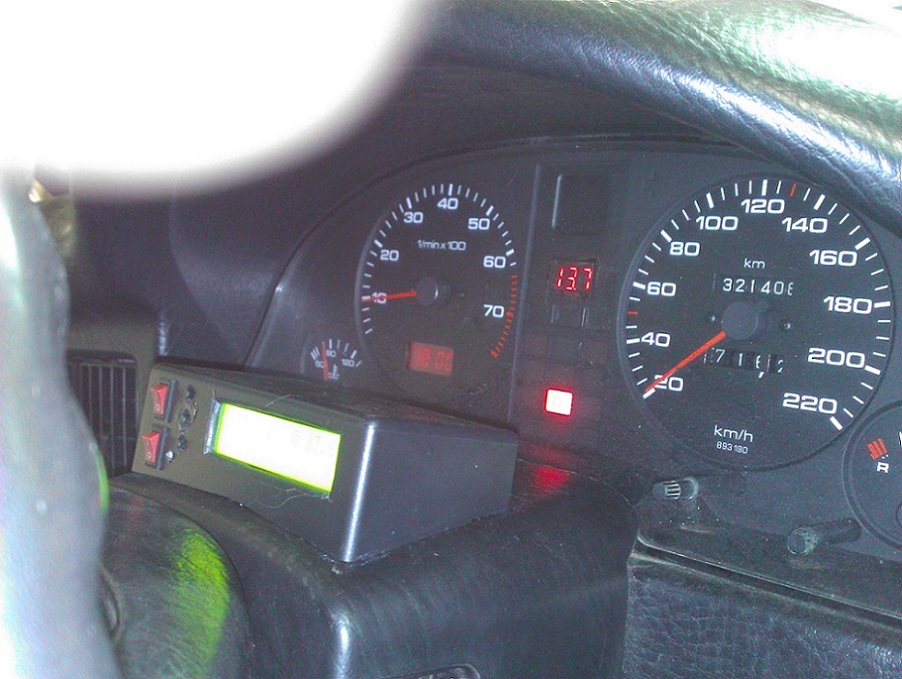

БК
AUDI80 , JN ,v2r5 , 60\2 ,4 катушки от AAR , статика , всё ещё мехвпрыск ....
Аватар пользователя
serzh76

Сообщений: 45
Зарегистрирован:
03 окт 2012, 21:50
Откуда: Воронеж
Авто: AUDI80 JN v2r5
