MaYa 60-2 Opel Kadett D 1,2

Делимся примерами установки.

MaYa 60-2 Opel Kadett D 1,2

Сообщение Karalex » 19 сен 2011, 17:27

Решился и я наконец то на такое дело, как отчет о проделанной работе. :-):
Все дело была проблема со шкивом у меня. Сначала сделал был 6+1 с шкива от гольфа - просто 7 ямок на нем.
Это мой 6+1. Между прочим ездила. Но ошибки выскакивали. Потом оказалось, когда перешел на 60-2, что у меня вибрировало крепление датчика.

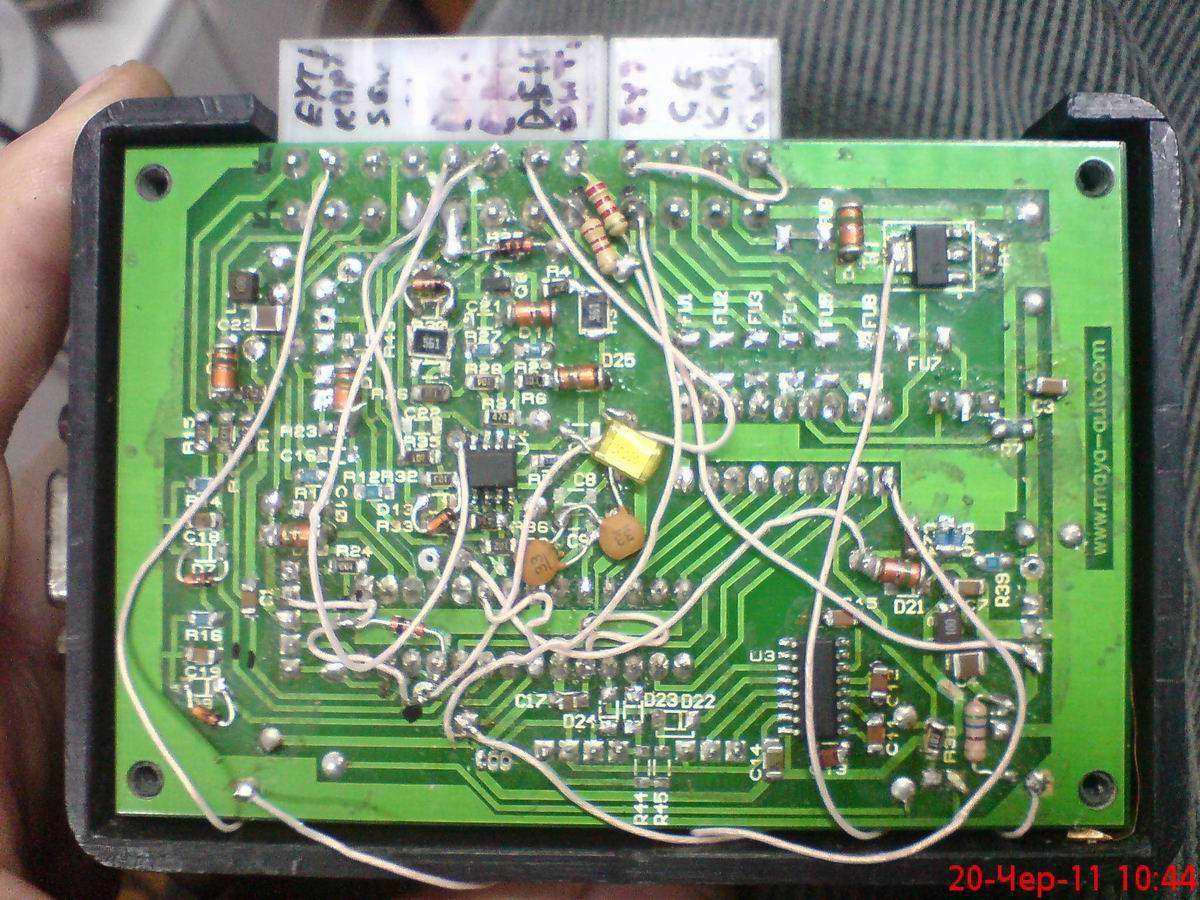

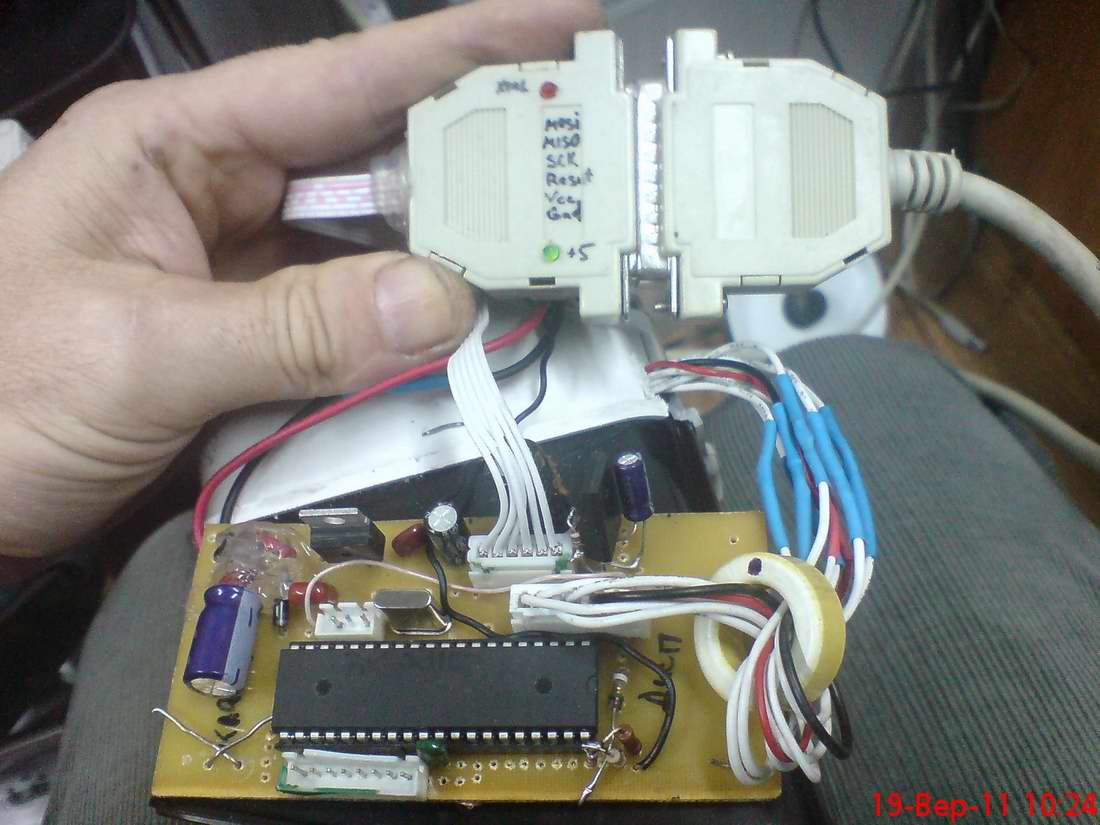

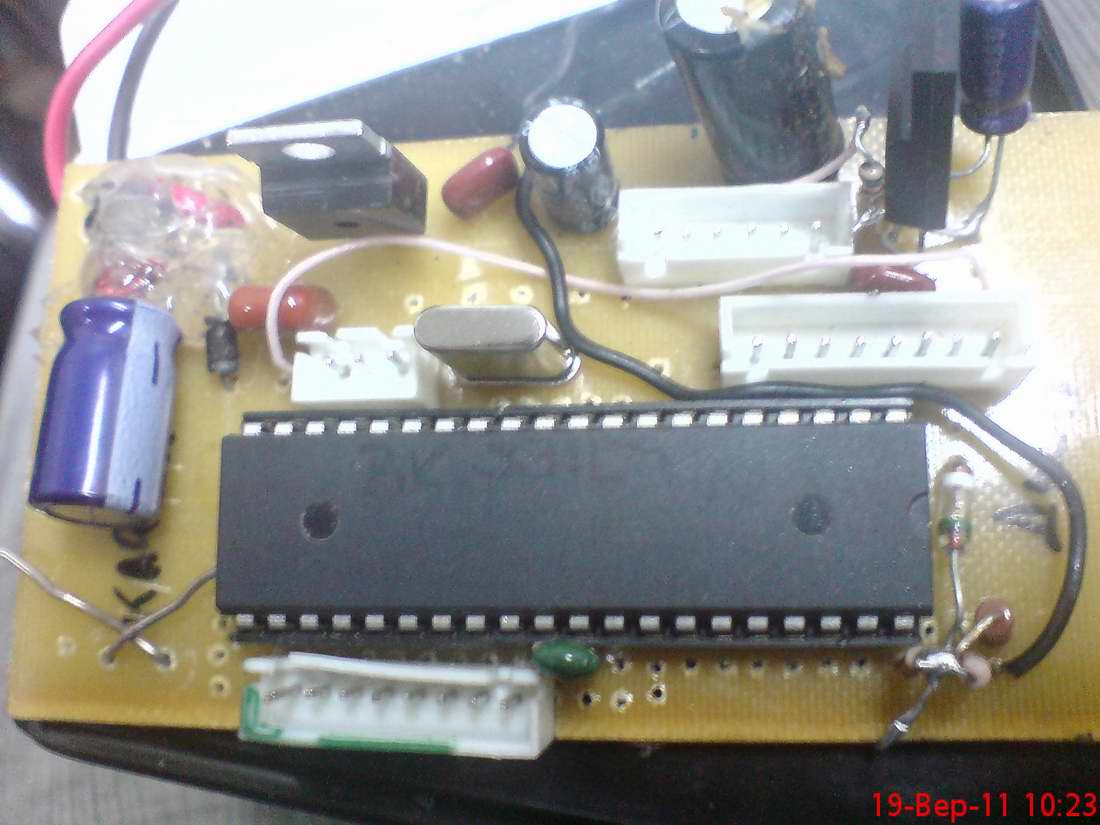

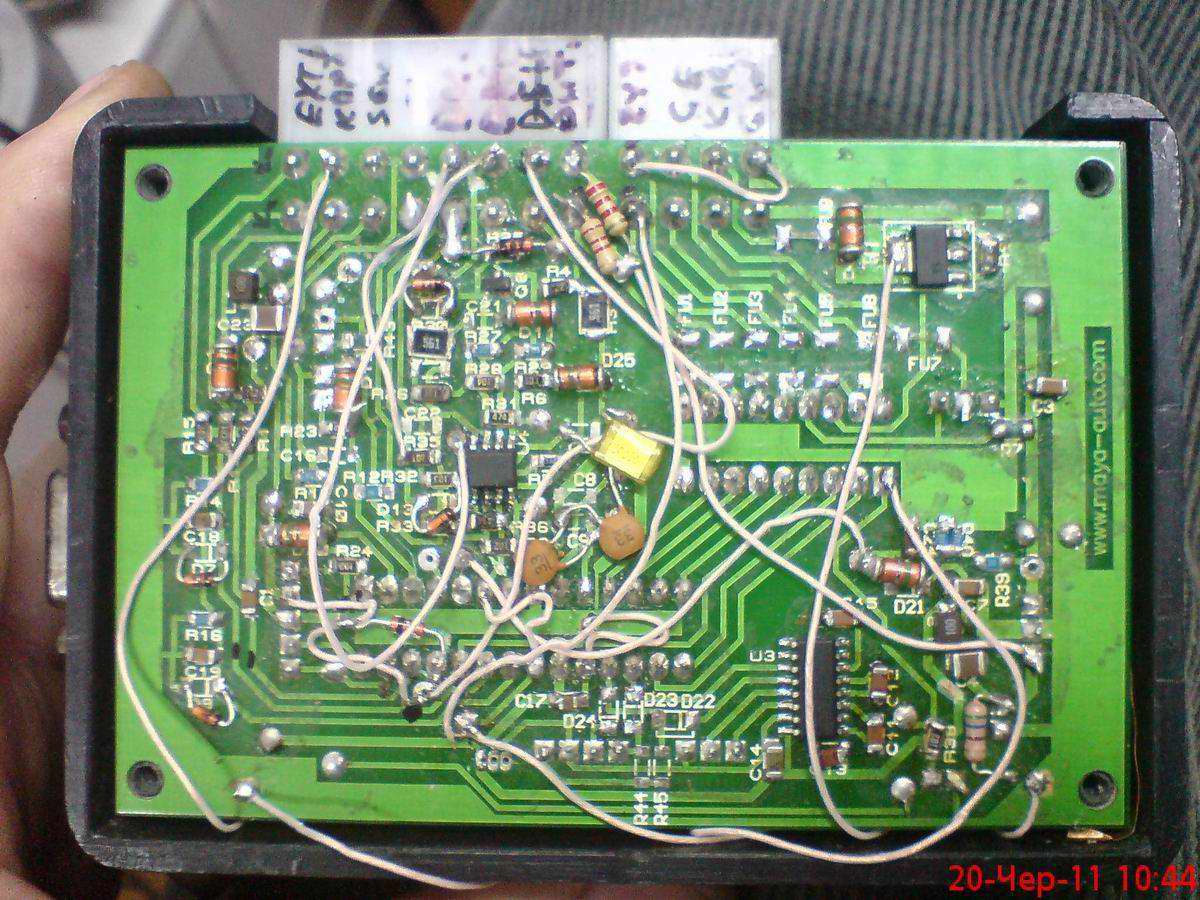

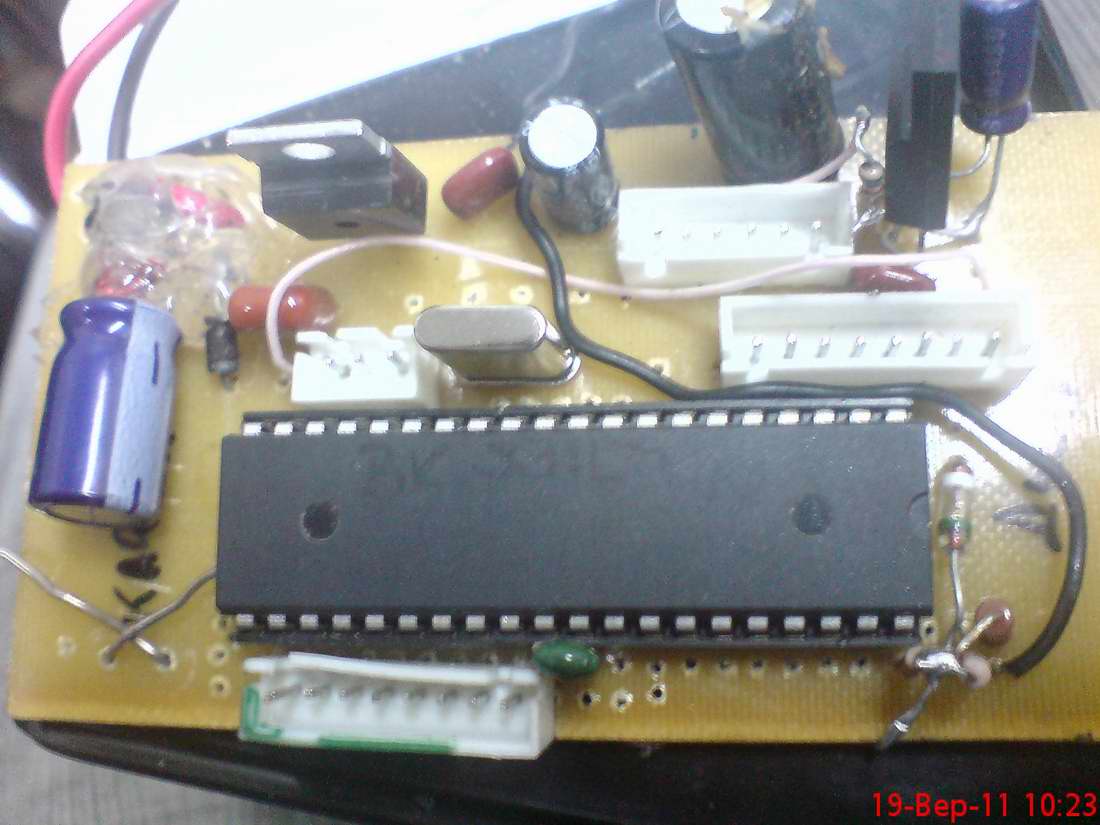

Блок паял сам. Слава выслал пик, плату и корпус.

Ну такая уж получилась вначале. Сейчас немножко не так она выглядит. Проводочки к светодиодам для контроля.

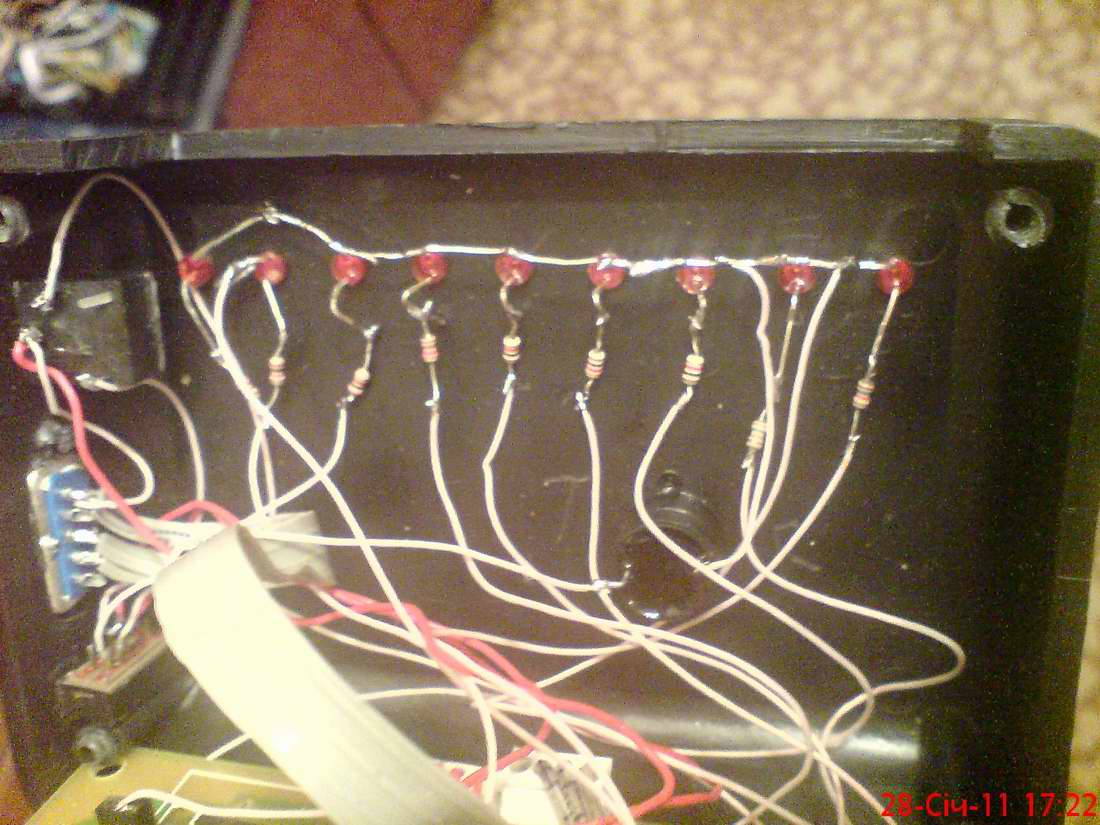

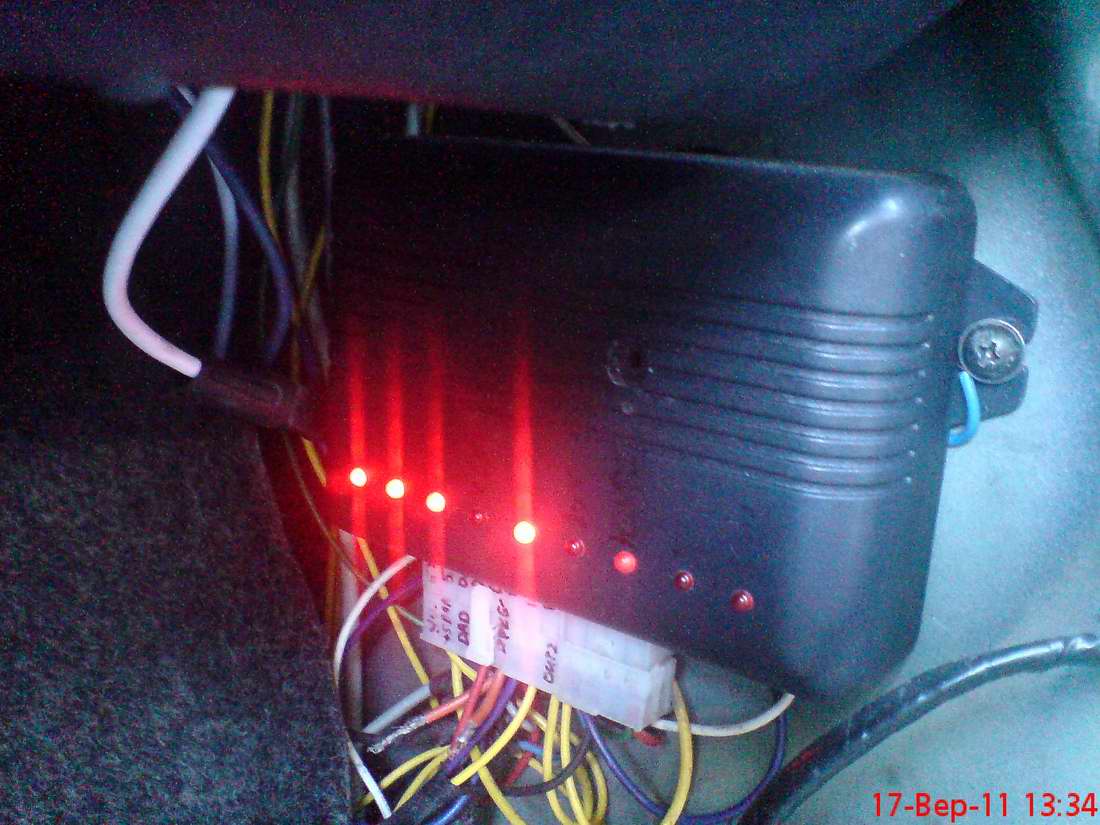

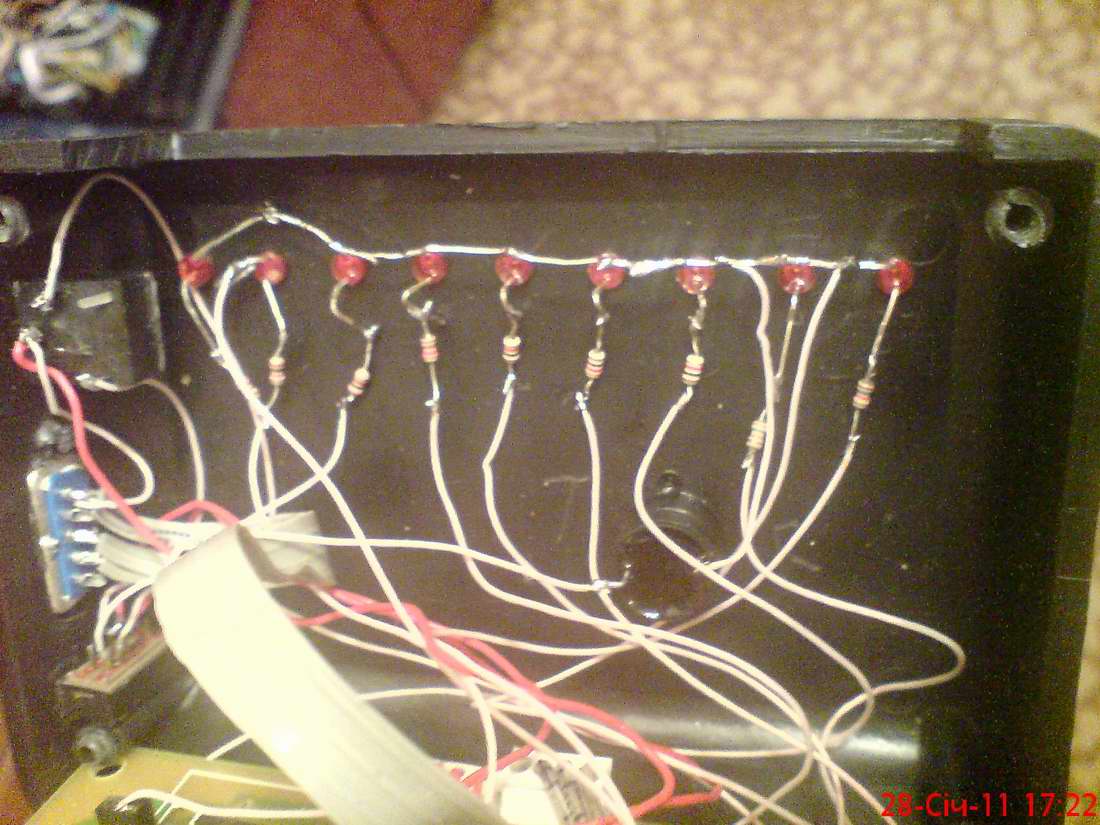

Так расположил и распаял светодиоды внутри блока. Теперь у меня еще все медной фольгой внутри в корпусе обклеено и пропаяна она к массе.

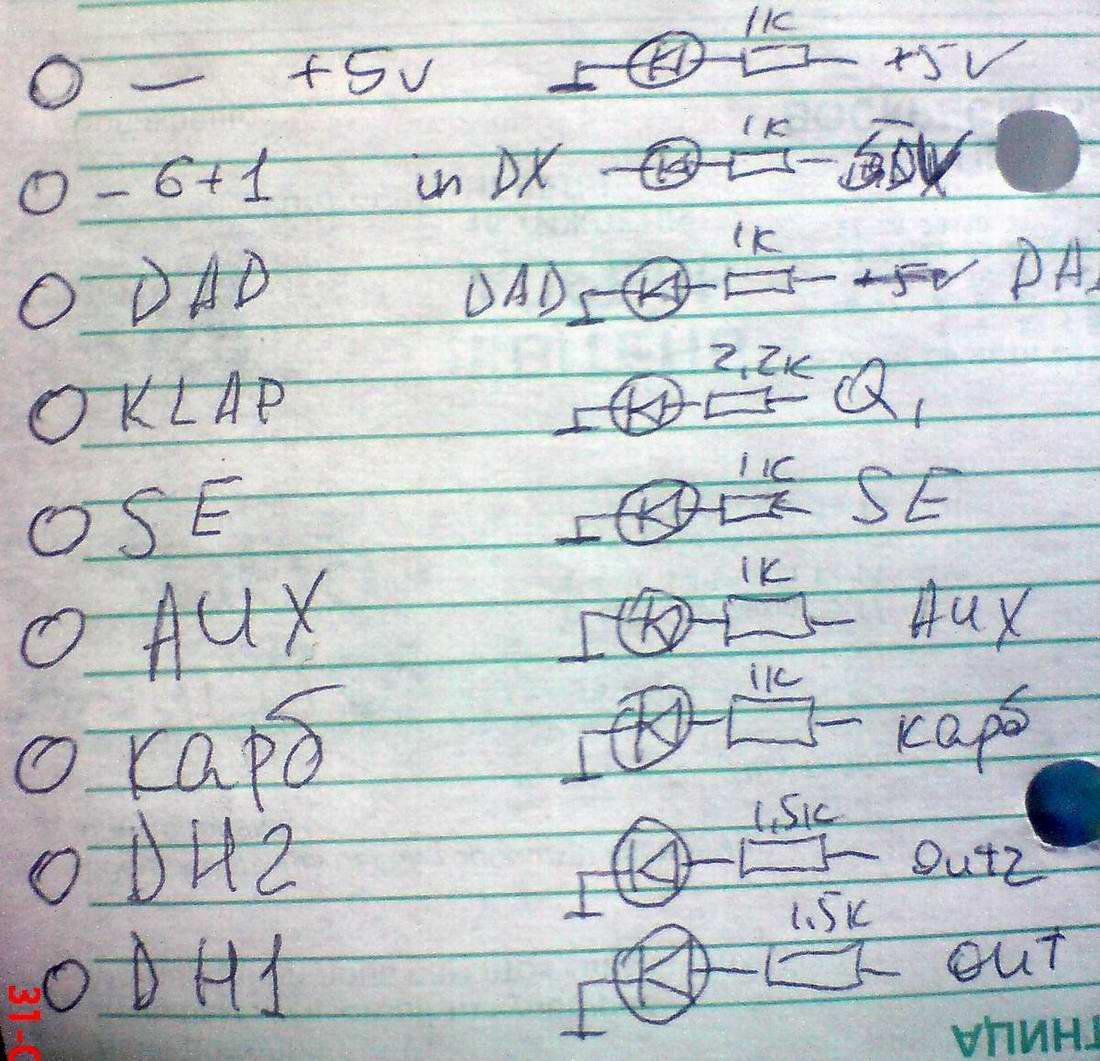

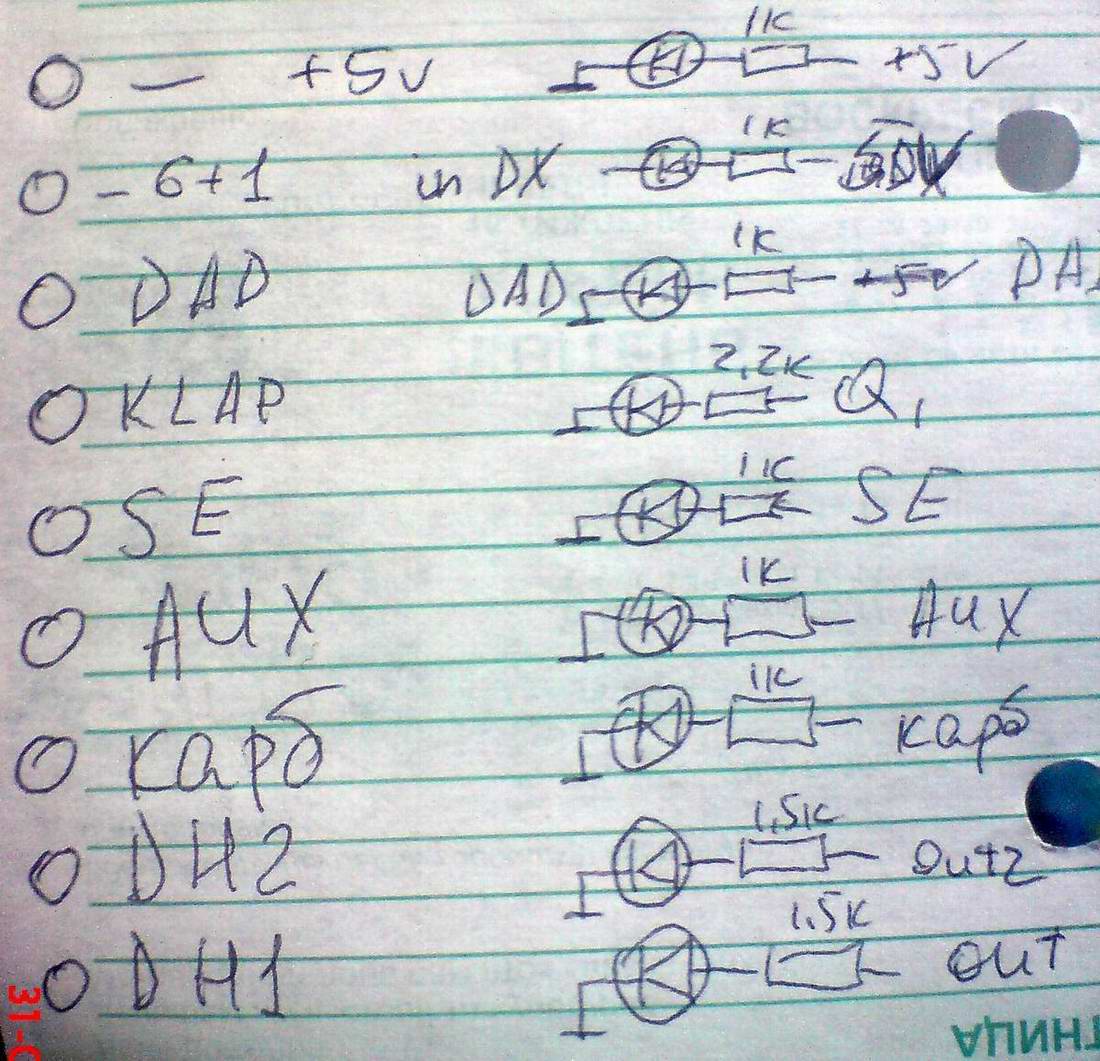

Слева направо - +5в, 60-2, ДАД, Клап, SE, Aux, Tax, Out1, Out2

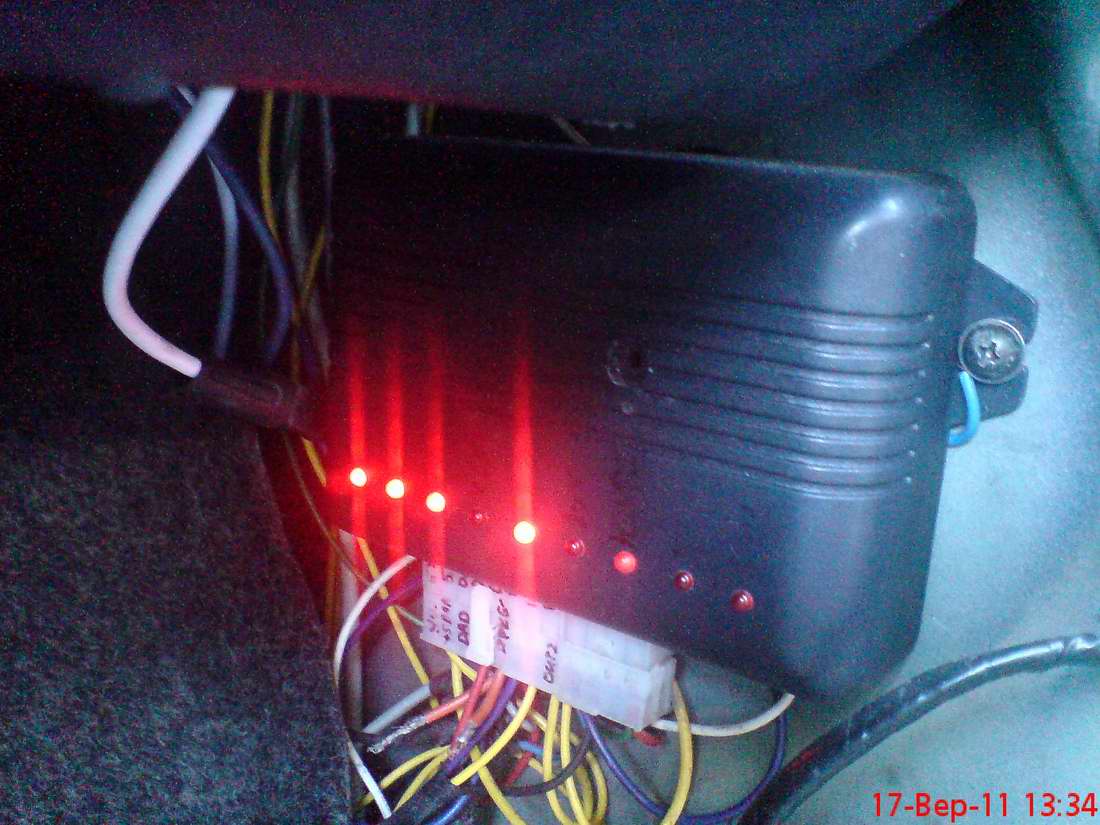

Блок вначале думал в моторном отсеке вместо бачка омывателя, но потом решил по стандартной схеме - в салоне справа у ног пассажира.

Так распаял эти светики.

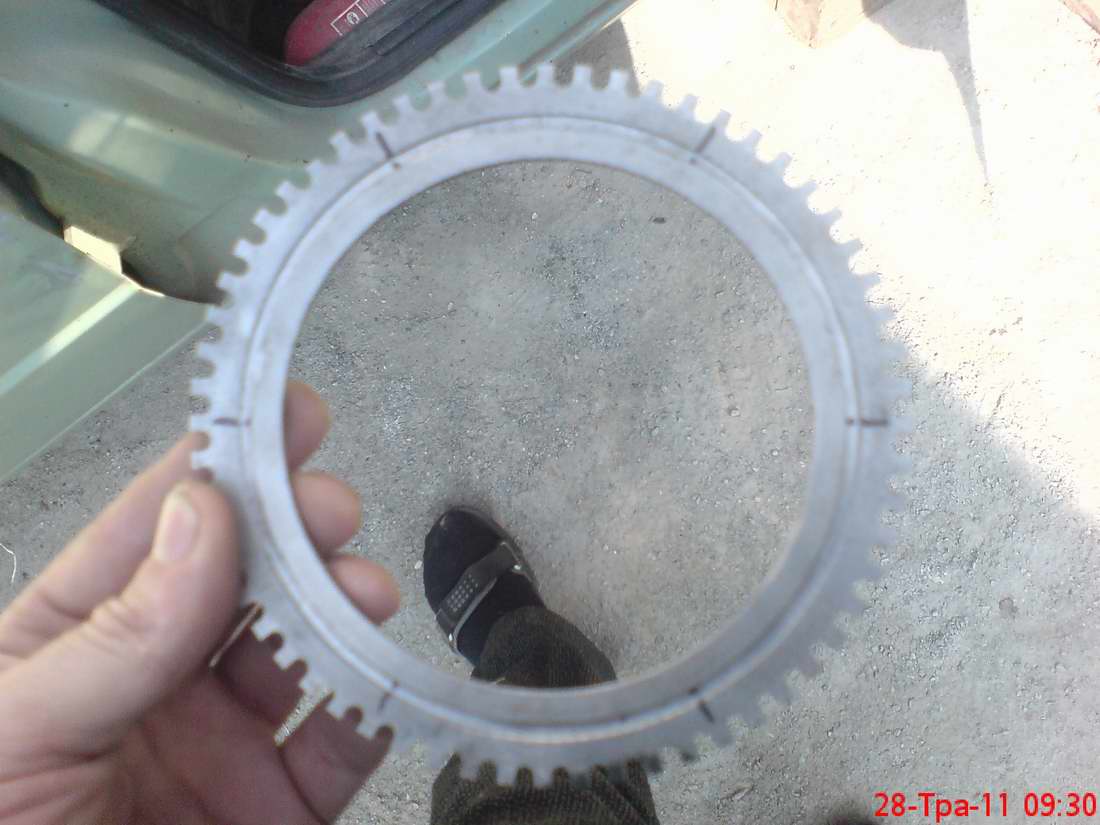

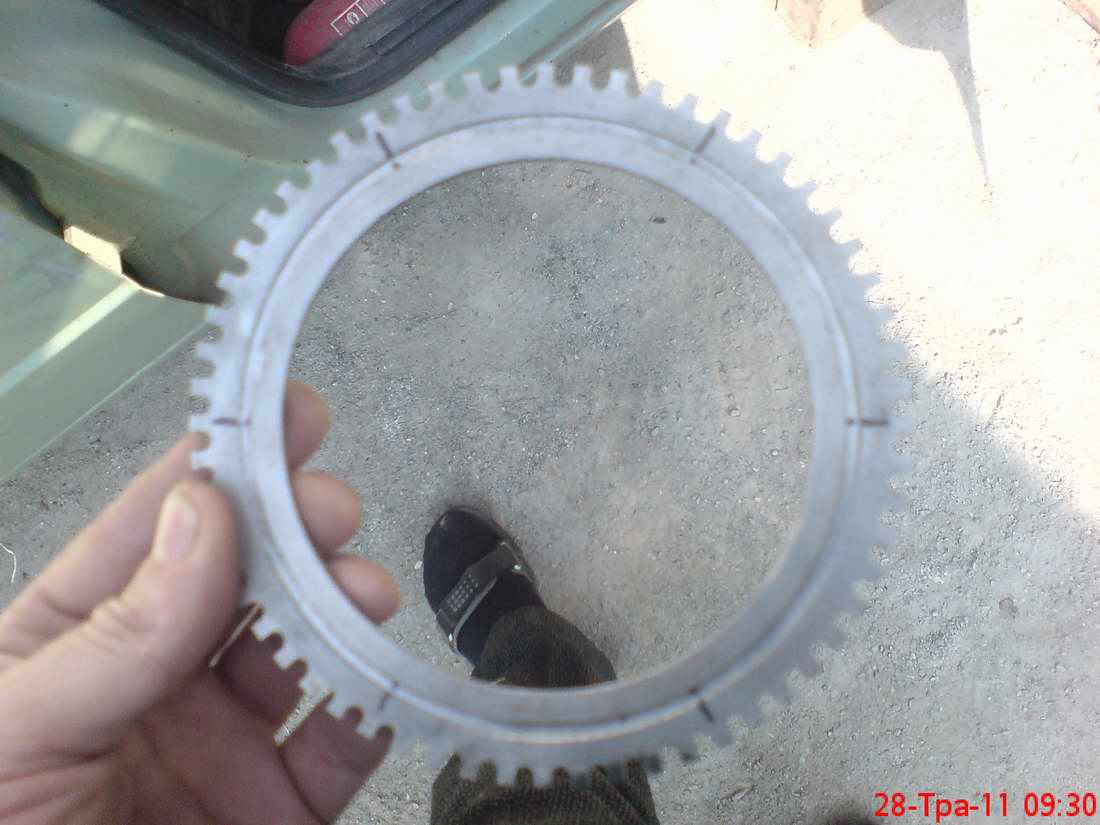

Заказал венец на кадет форуме (ребята себе делали) аж из Симферополя.

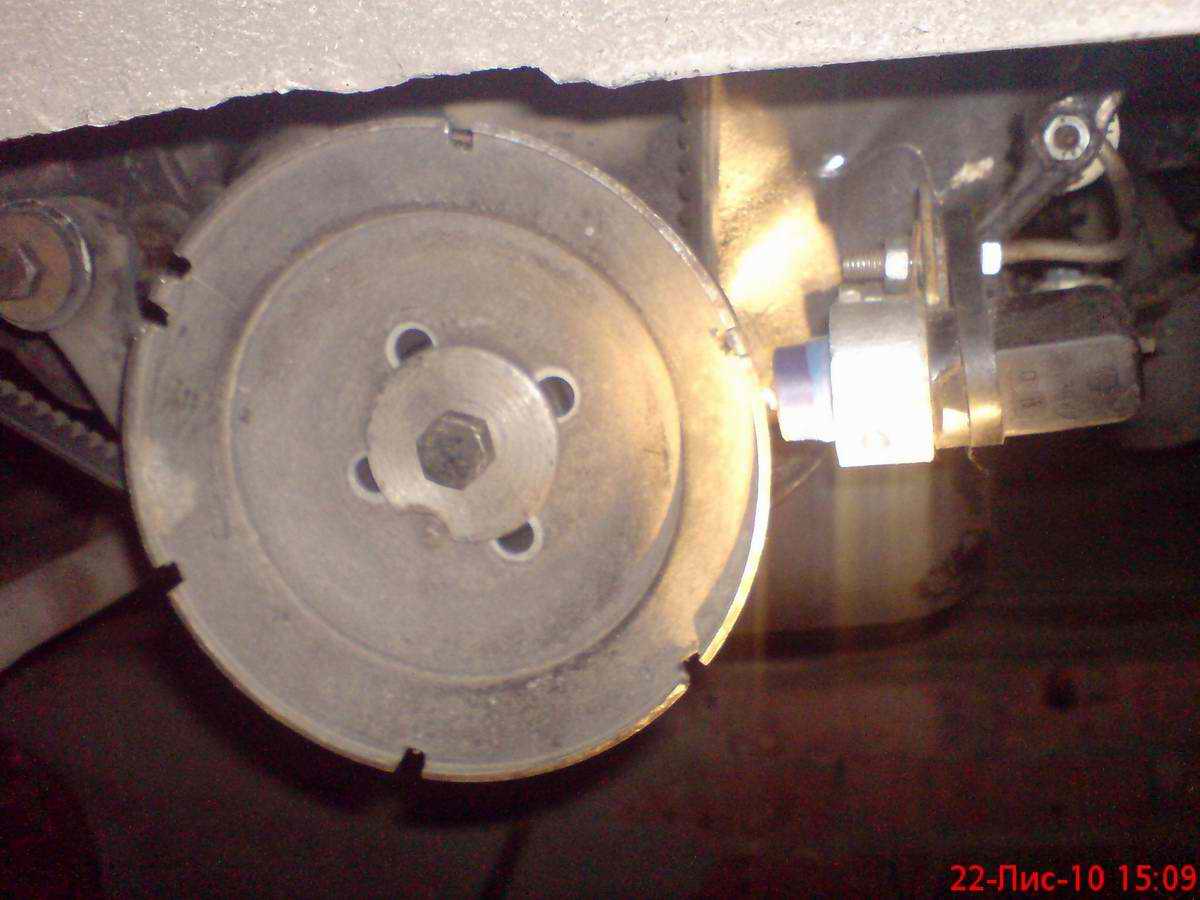

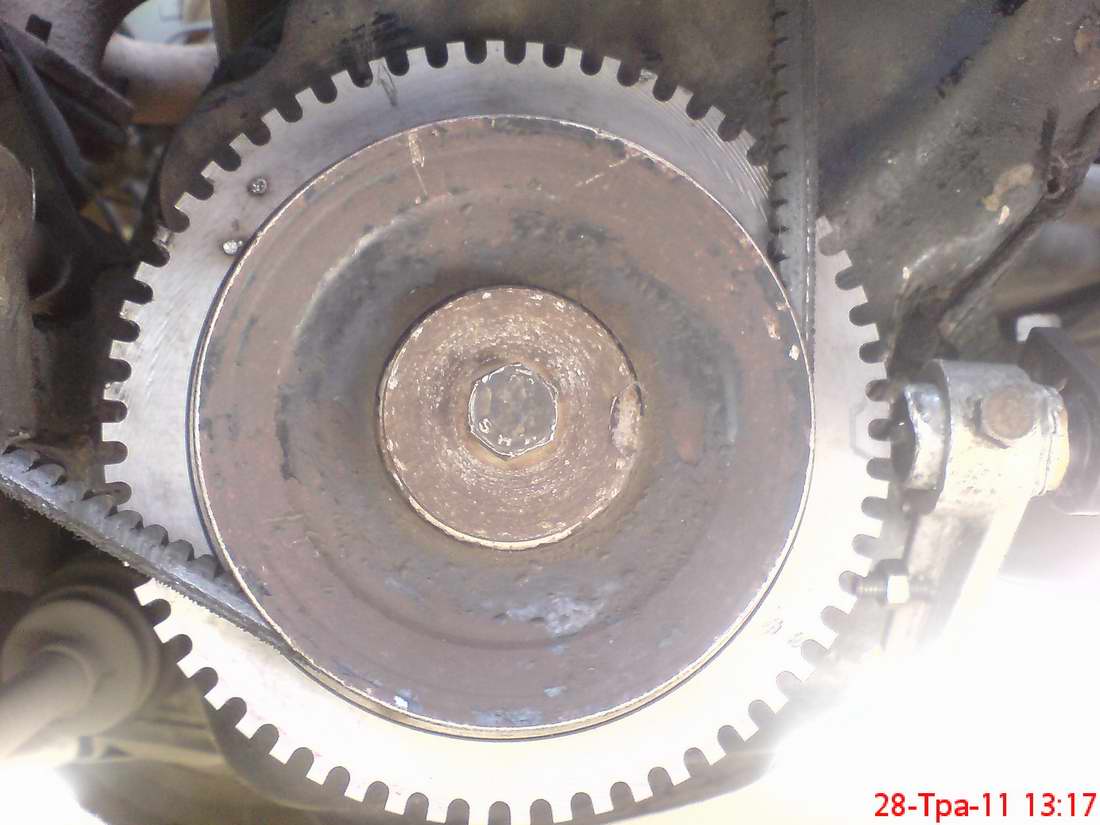

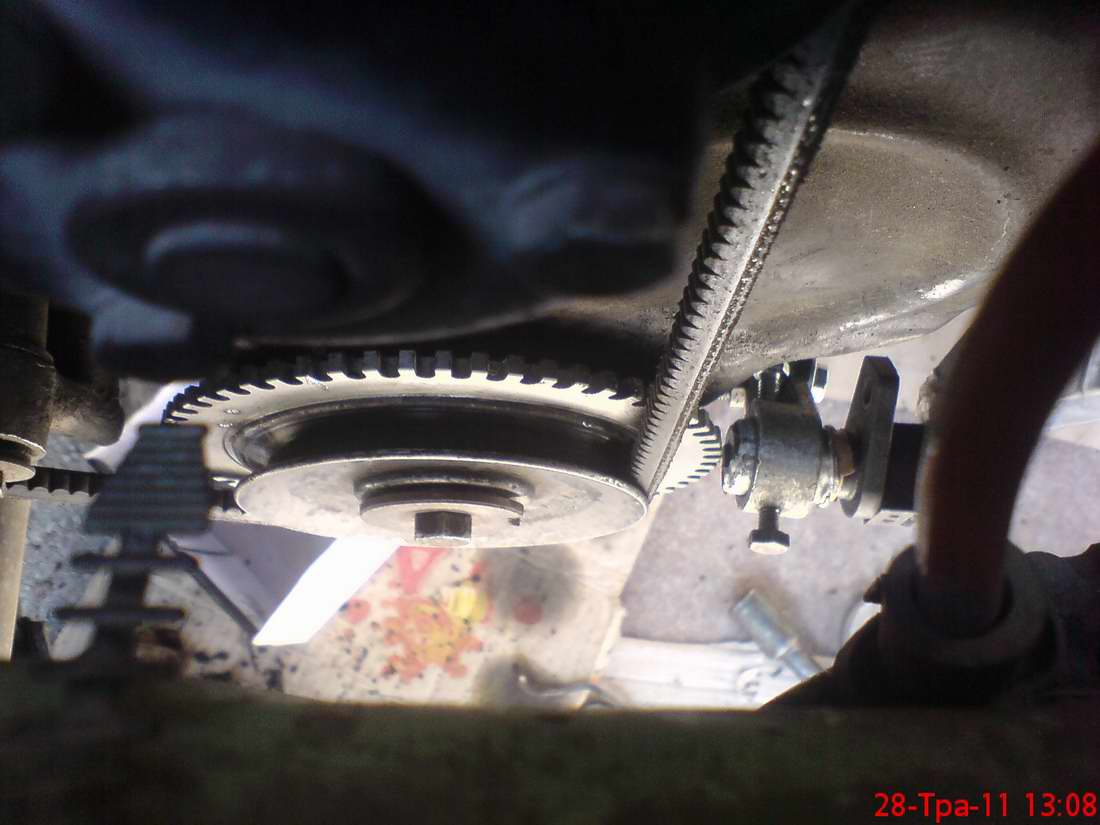

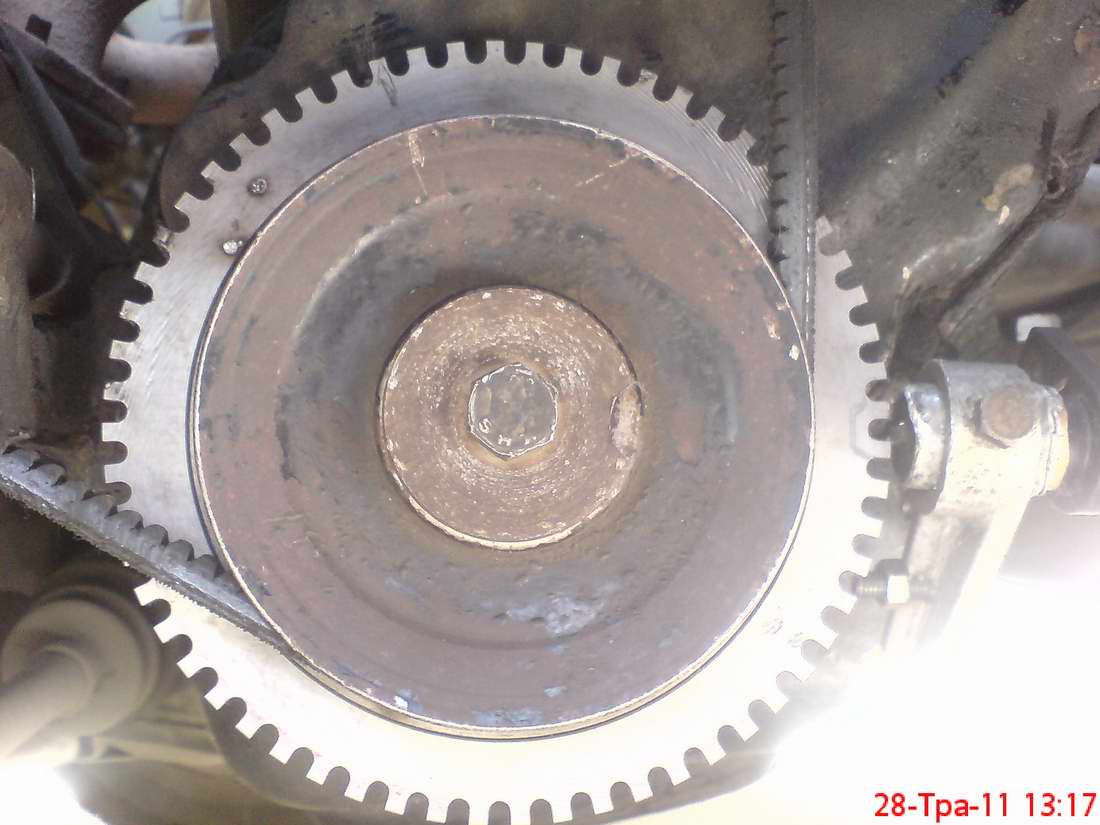

Так его смонтировал на шкив. В четырех точках прихватил к шкиву.

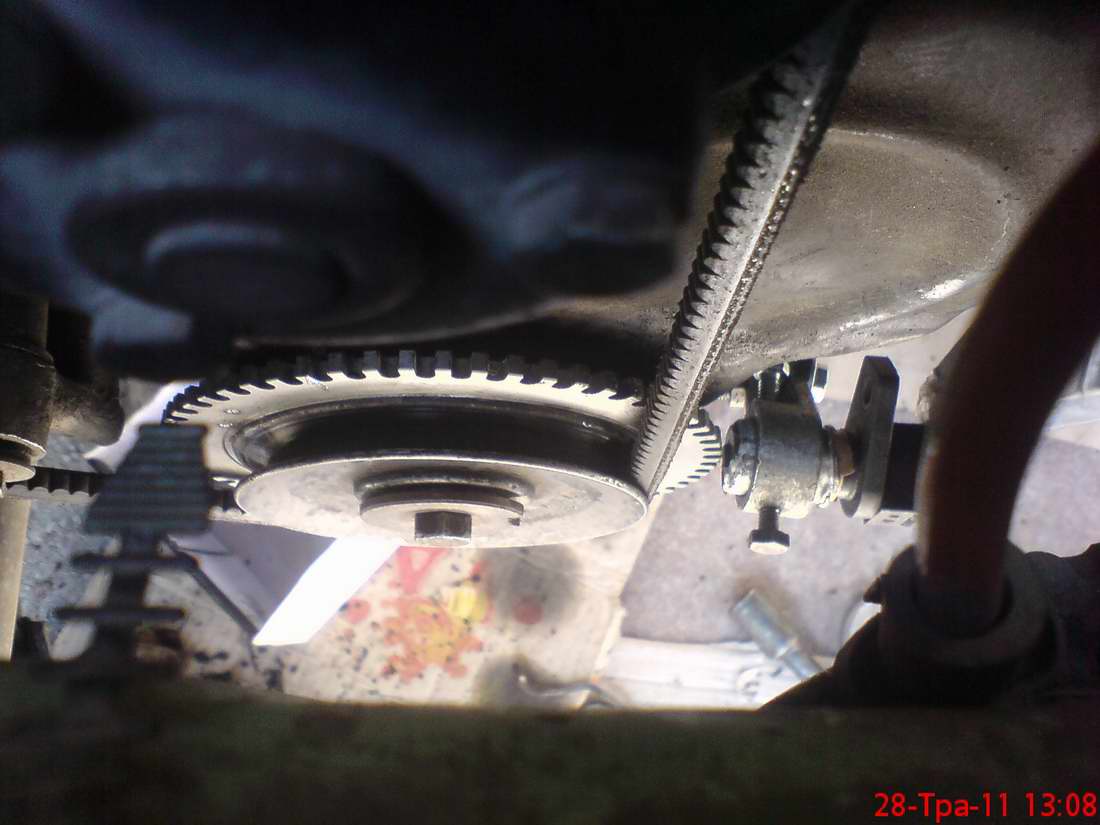

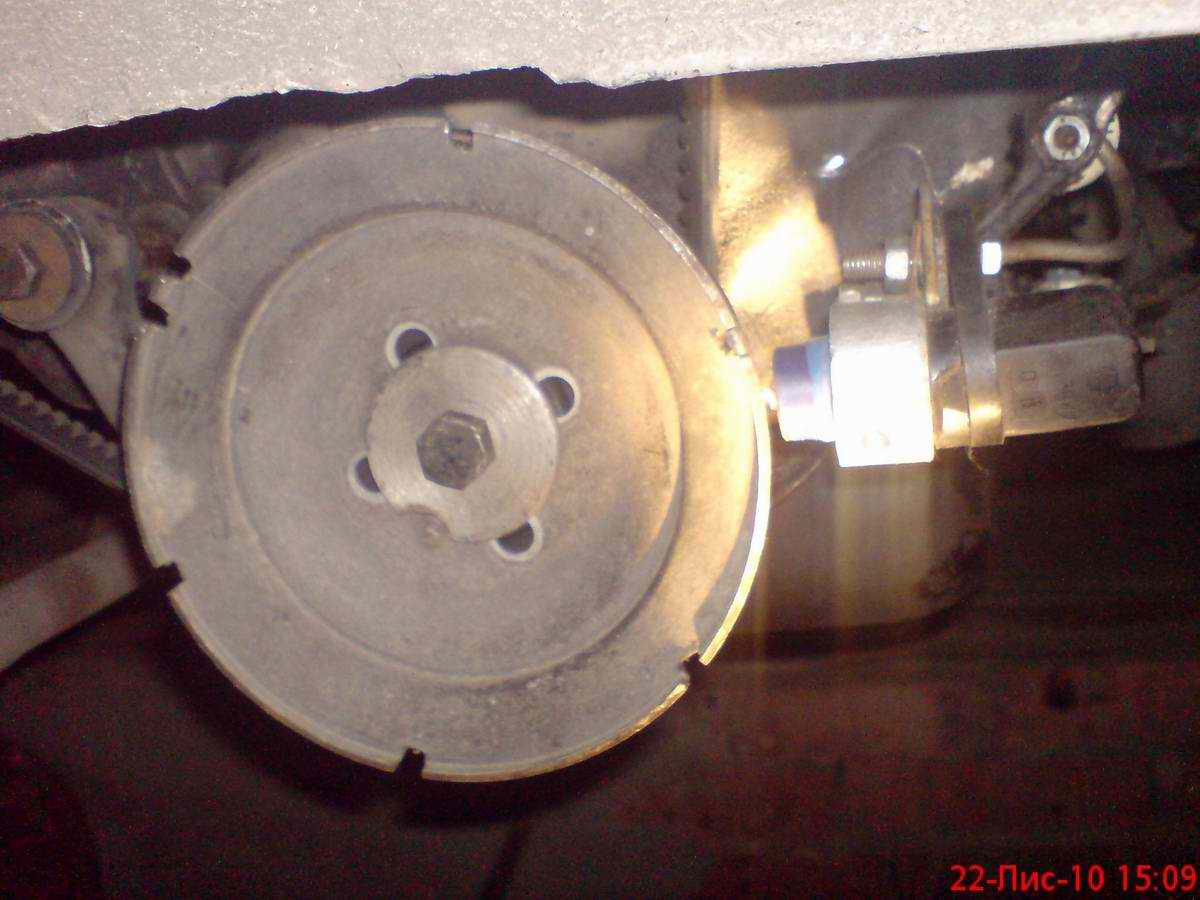

Так уже на двигателе с датчиком.
Последний раз редактировалось Karalex 24 сен 2011, 19:50, всего редактировалось 6 раз(а).
Opel Kadett D (1982г) 1,2, газ\бензин, STAG50,
MaYa 60-2 статика модуль 2112. И БК аж два, а ля WWW. :)
Karalex

Сообщений: 508
Зарегистрирован:
12 май 2010, 22:25
Откуда: Ровно, Украина
Авто: OpelKadetD 1,2

Re: MaYa 60-2 Opel Kadett 1,2

Сообщение Karalex » 19 сен 2011, 17:40

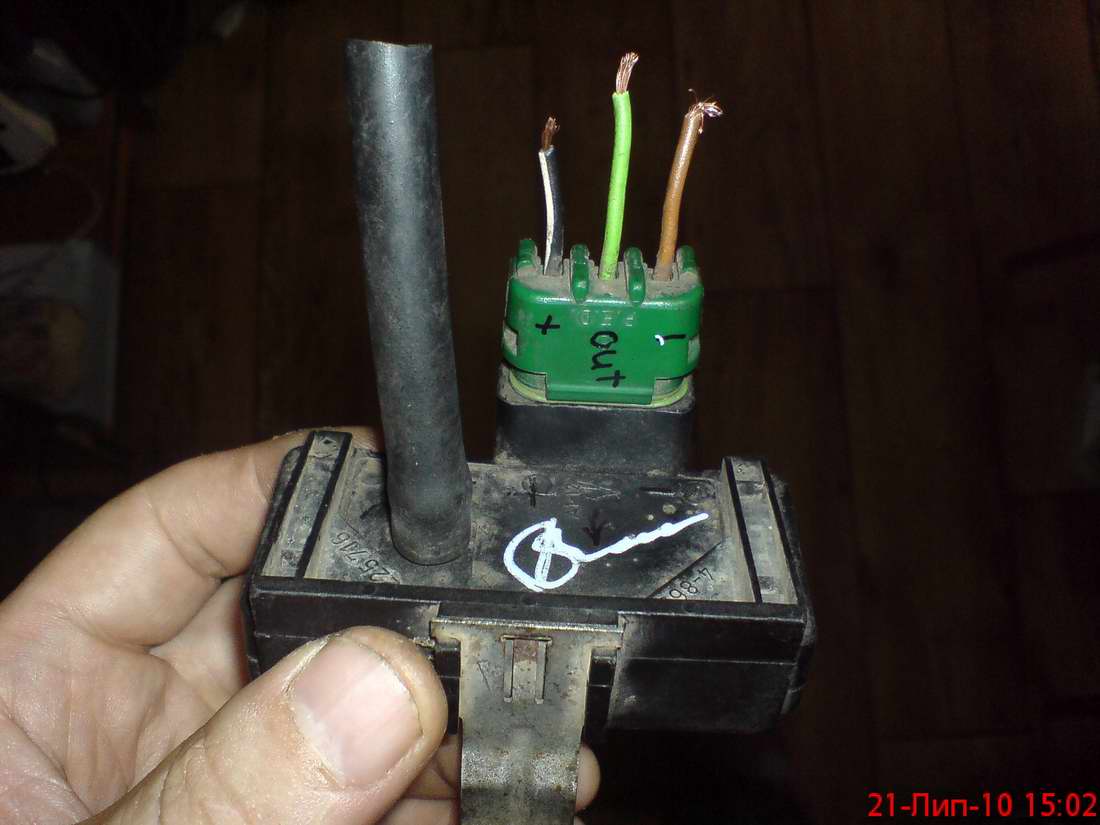

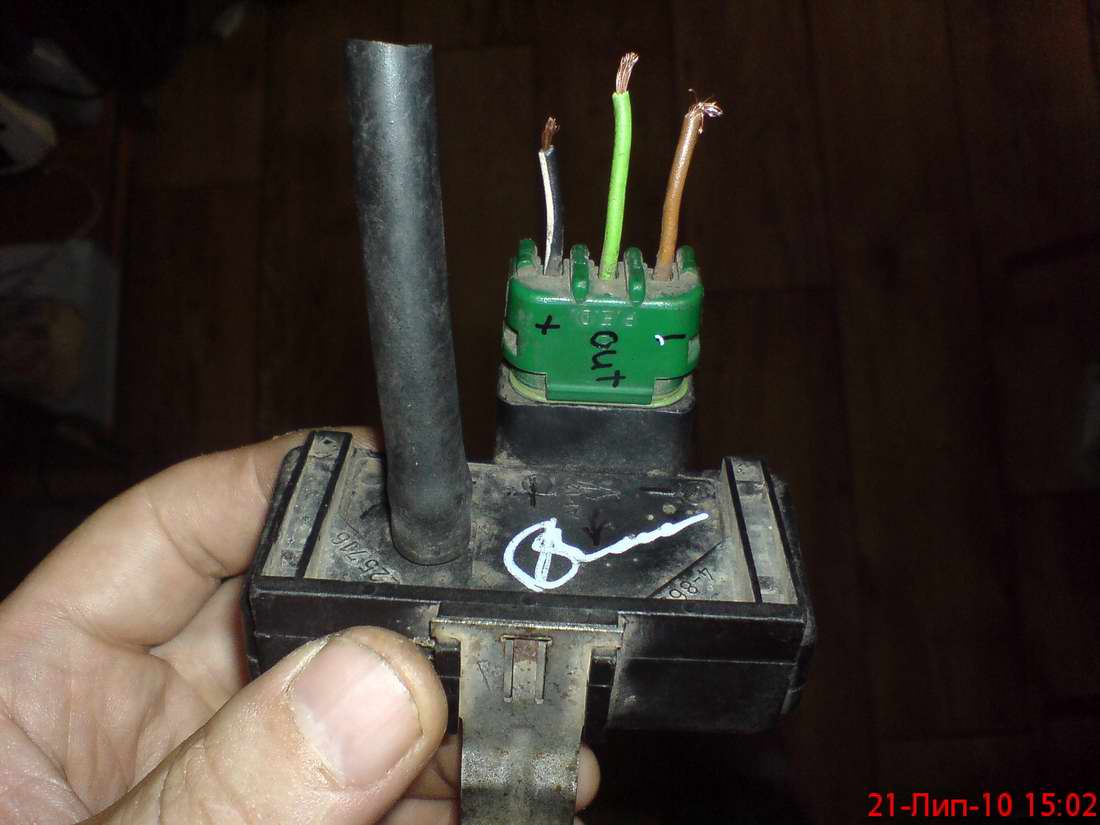

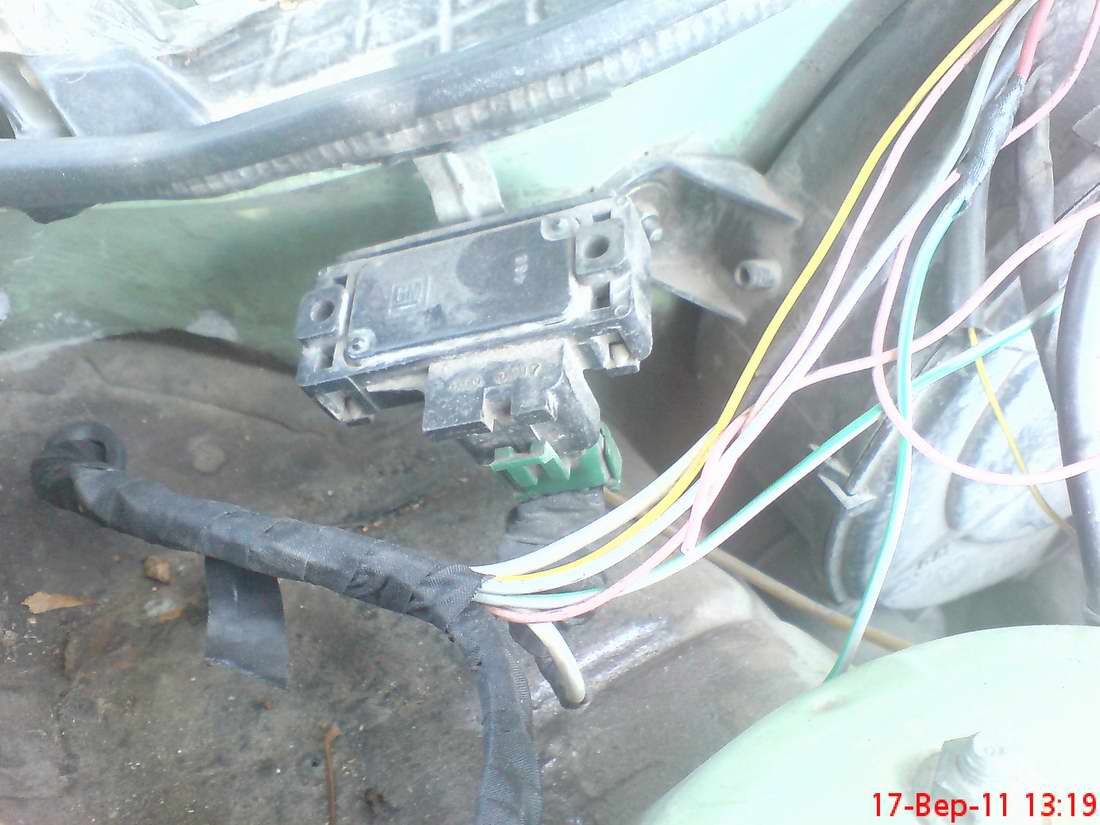

Такой ДАД поставил.

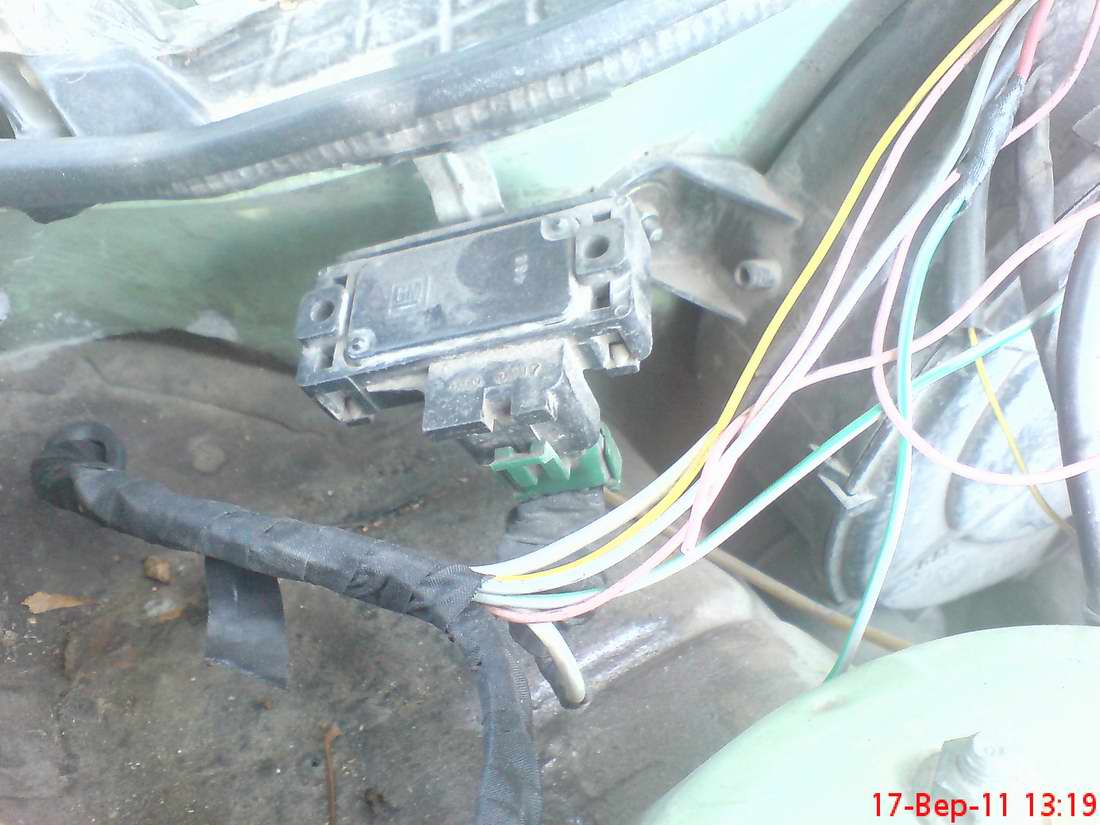

Дад закрепил возле правого стакана и трубочка к нему с впускного коллектора.
Цоколевка этого дада.
Последний раз редактировалось Karalex 19 сен 2011, 18:23, всего редактировалось 1 раз.
Opel Kadett D (1982г) 1,2, газ\бензин, STAG50,
MaYa 60-2 статика модуль 2112. И БК аж два, а ля WWW. :)
Karalex

Сообщений: 508
Зарегистрирован:
12 май 2010, 22:25
Откуда: Ровно, Украина
Авто: OpelKadetD 1,2

Re: MaYa 60-2 Opel Kadett 1,2

Сообщение Karalex » 19 сен 2011, 17:45

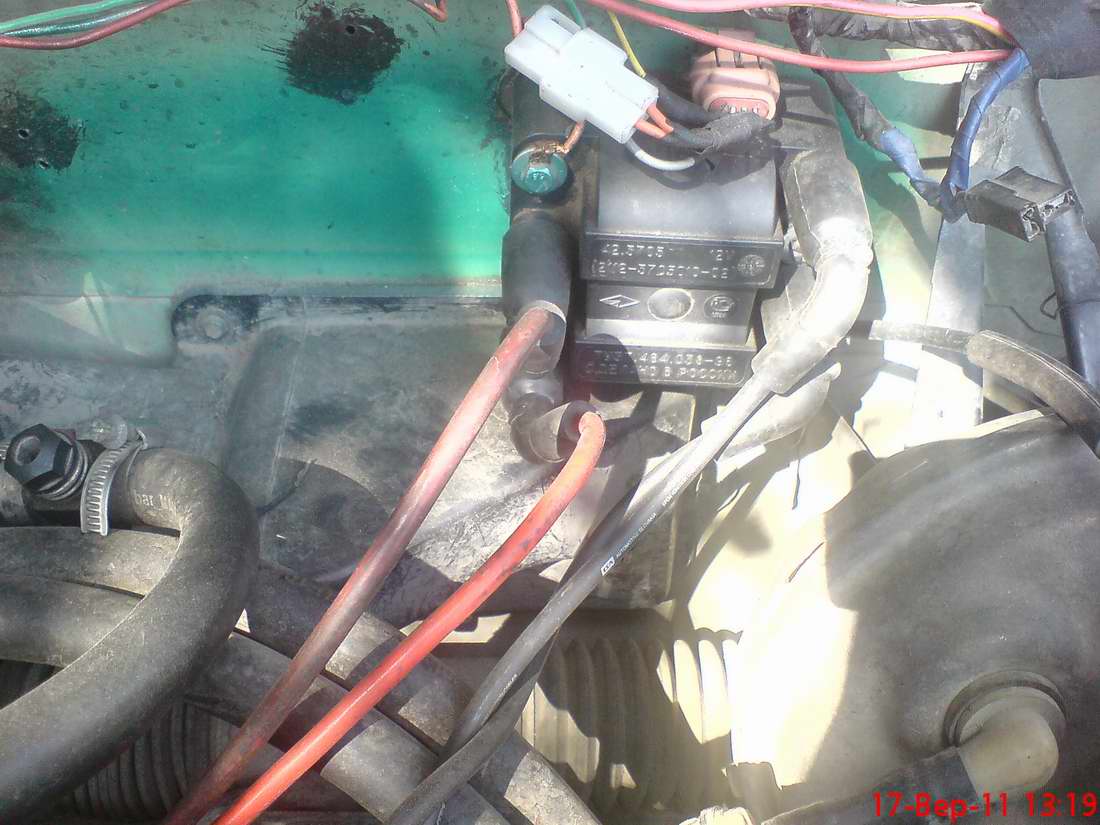

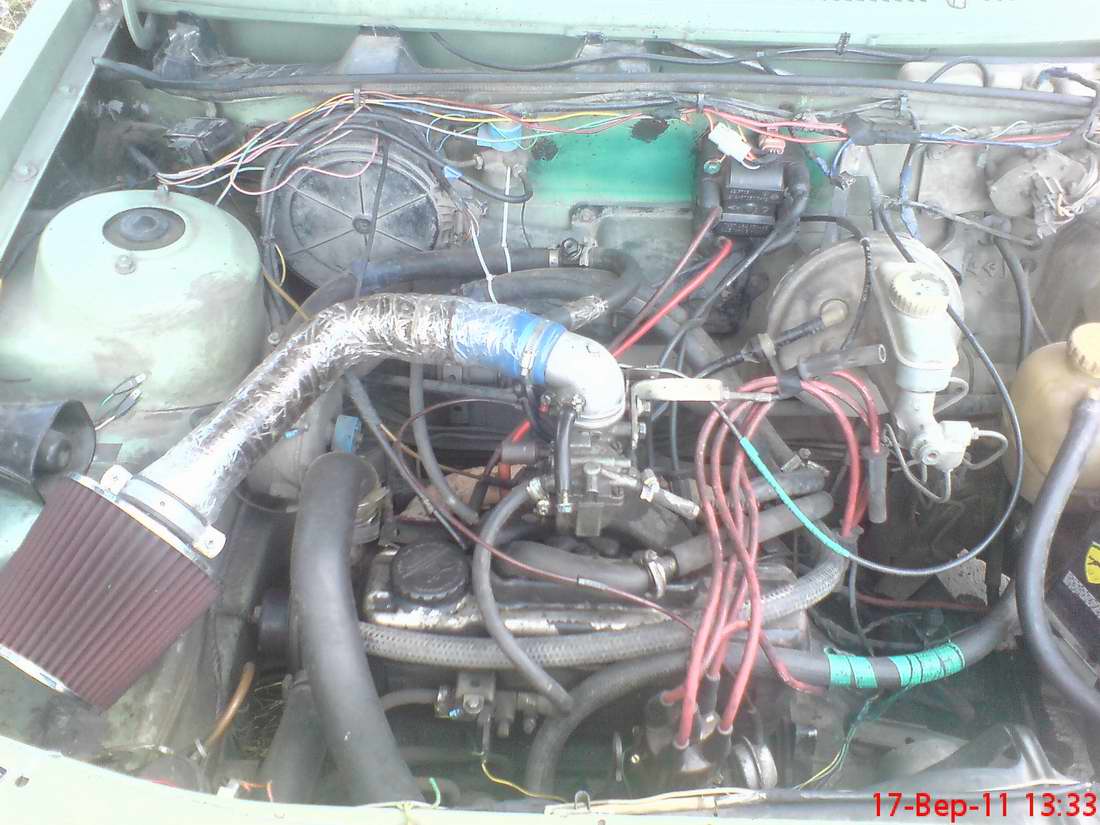

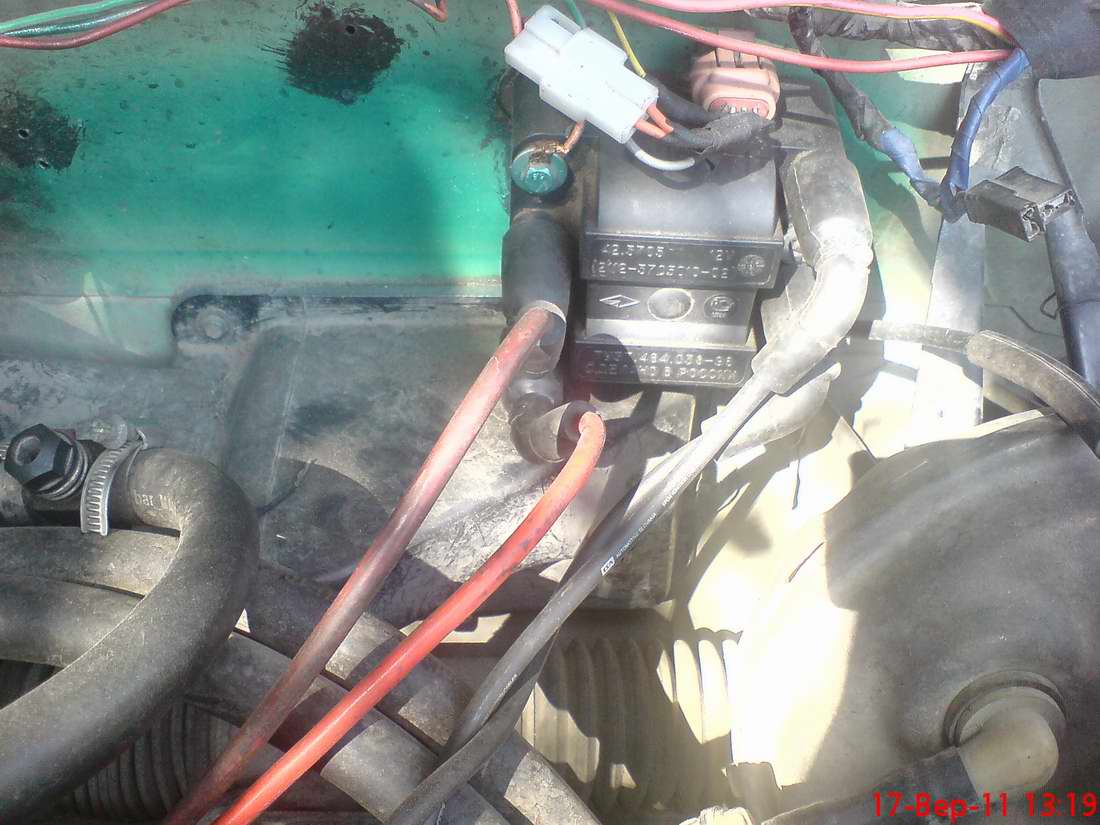

Модуль от десятки друг подарил. Модуль закрепил на щите моторного отсека. Омыватель пришлось перекинуть туда, где стеклоочистители, а то он у меня всю длину занимал. Провода к свечам стандартные не подходили, пришлось с других перепаковывать.

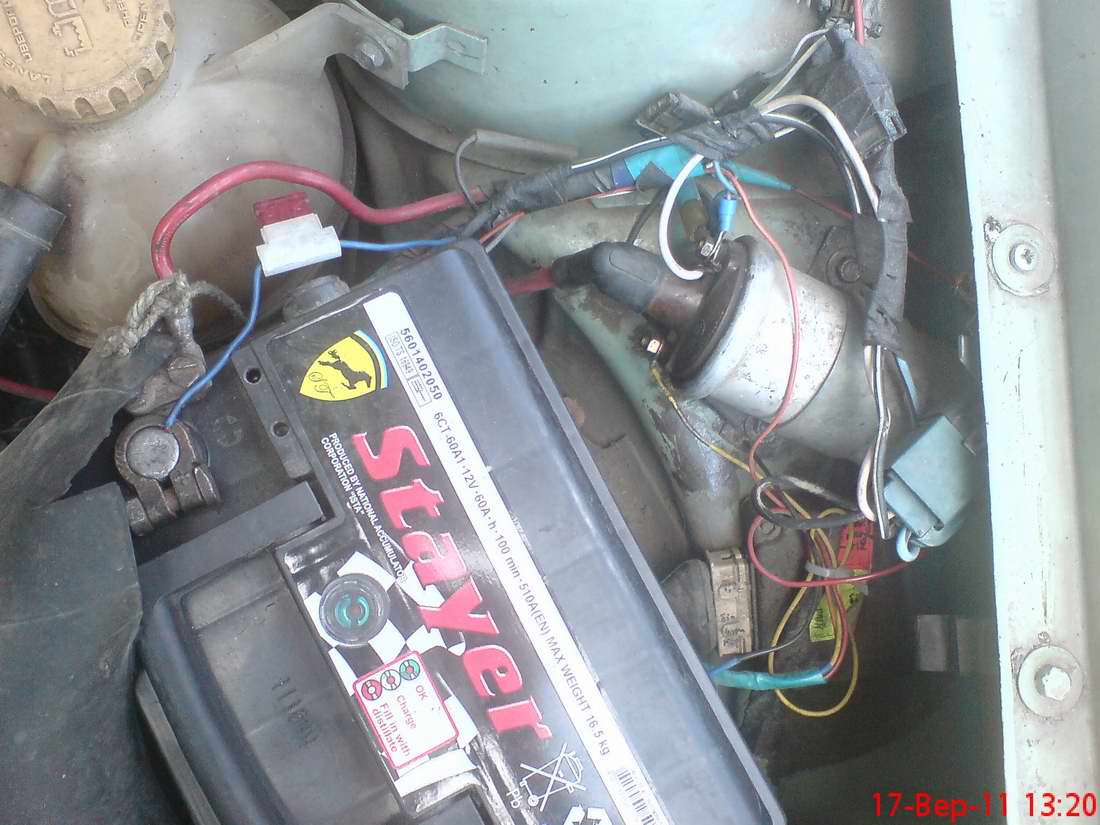

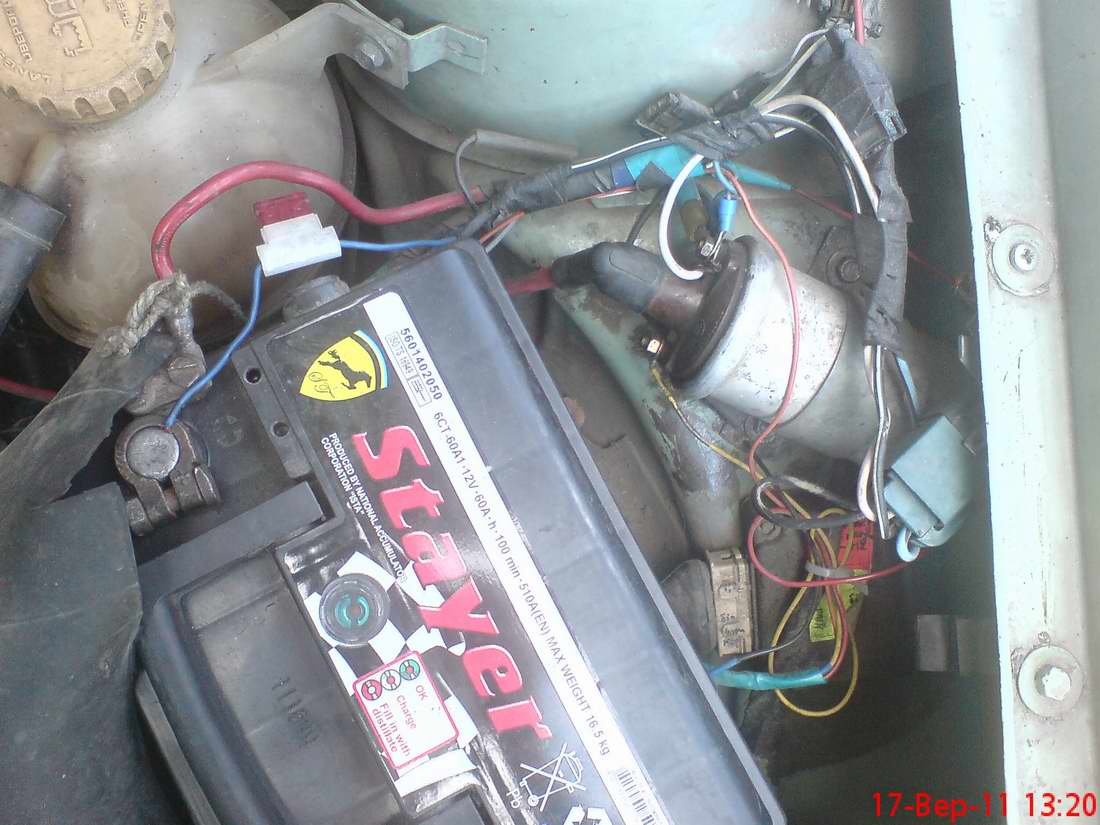

Подсоединил его через реле напрямую от аккумулятора через предохранитель. Эти же 12 вольт идут к блоку.
Вложения
Там видно справа реле.
Opel Kadett D (1982г) 1,2, газ\бензин, STAG50,
MaYa 60-2 статика модуль 2112. И БК аж два, а ля WWW. :)
Karalex

Сообщений: 508
Зарегистрирован:
12 май 2010, 22:25
Откуда: Ровно, Украина
Авто: OpelKadetD 1,2

Re: MaYa 60-2 Opel Kadett 1,2

Сообщение Karalex » 19 сен 2011, 17:52

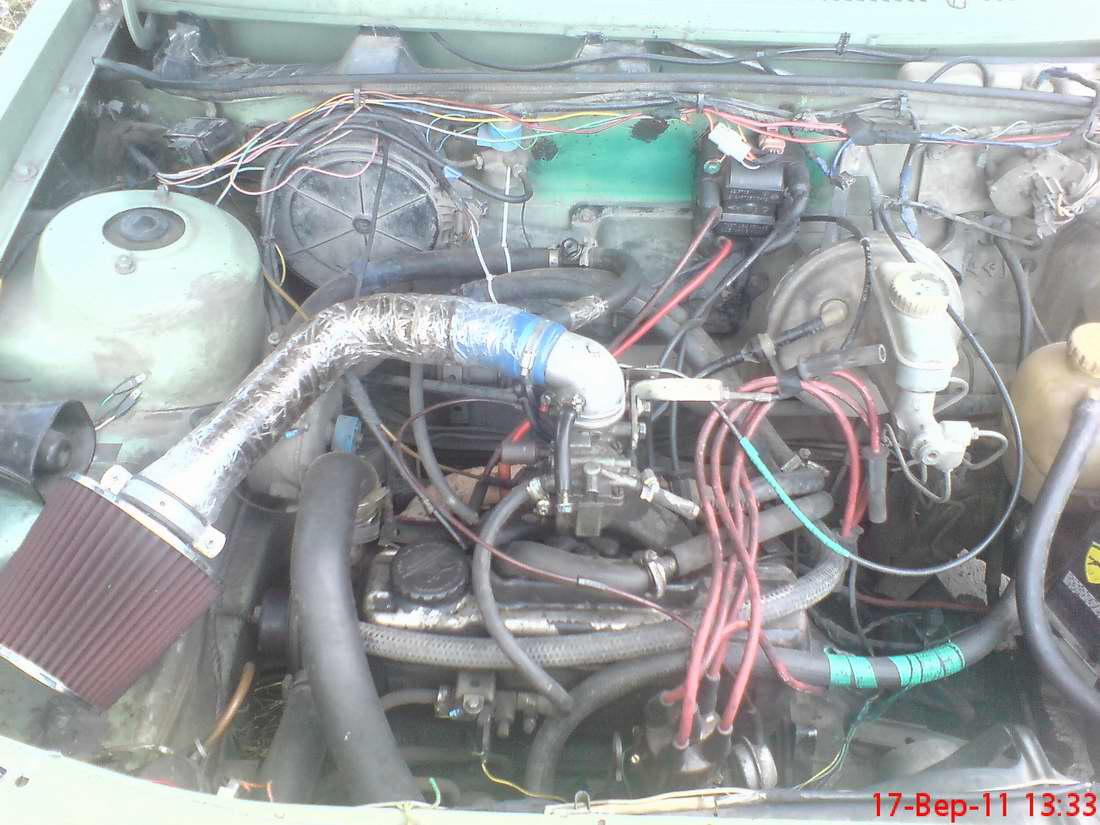

Трамблер контактный отключил. Провод от контакта к коммутатору отсоединил. Высоковольтные провода висят в воздухе. Отцепить трамблер не могу, так как он крутит у меня масляным насосом. Ну пусть будет в резерве :-):
Вложения
Opel Kadett D (1982г) 1,2, газ\бензин, STAG50,
MaYa 60-2 статика модуль 2112. И БК аж два, а ля WWW. :)
Karalex

Сообщений: 508
Зарегистрирован:
12 май 2010, 22:25
Откуда: Ровно, Украина
Авто: OpelKadetD 1,2

Re: MaYa 60-2 Opel Kadett 1,2

Сообщение Karalex » 19 сен 2011, 17:57

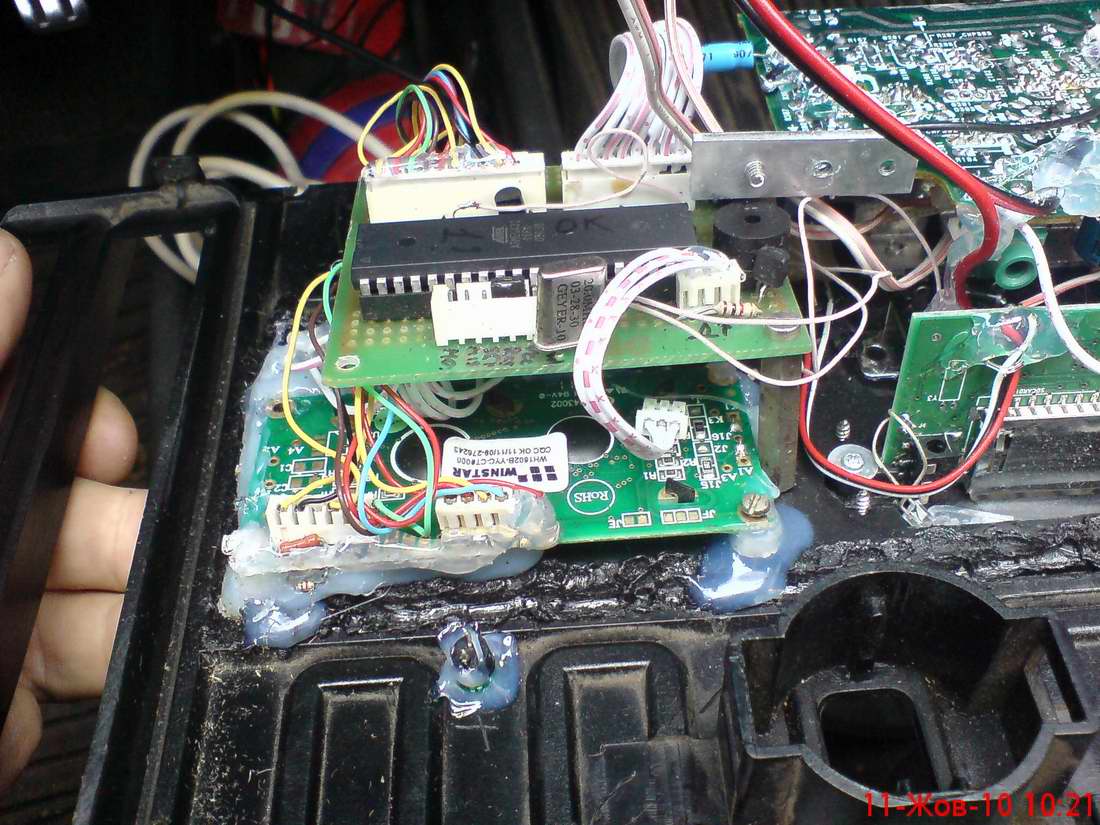

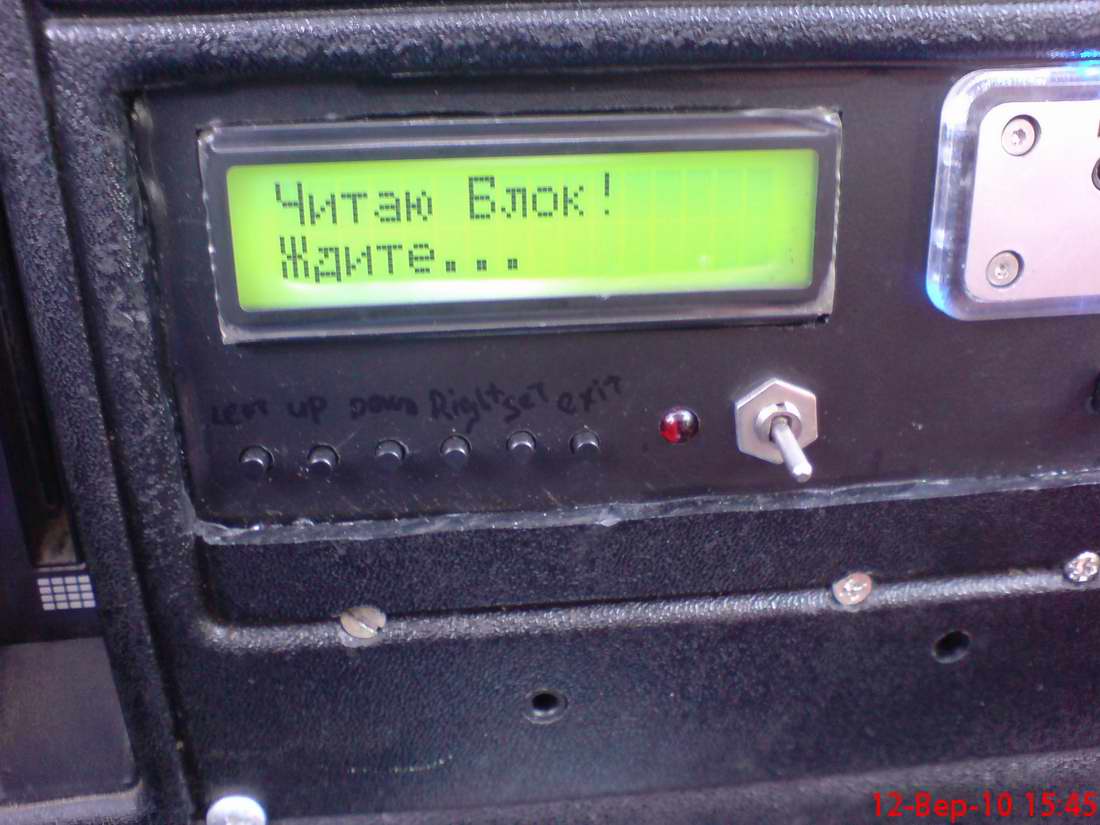

Паралельно с блоком делал БК. Вначале Юрин на дисплее 16 на 2.
Вложения

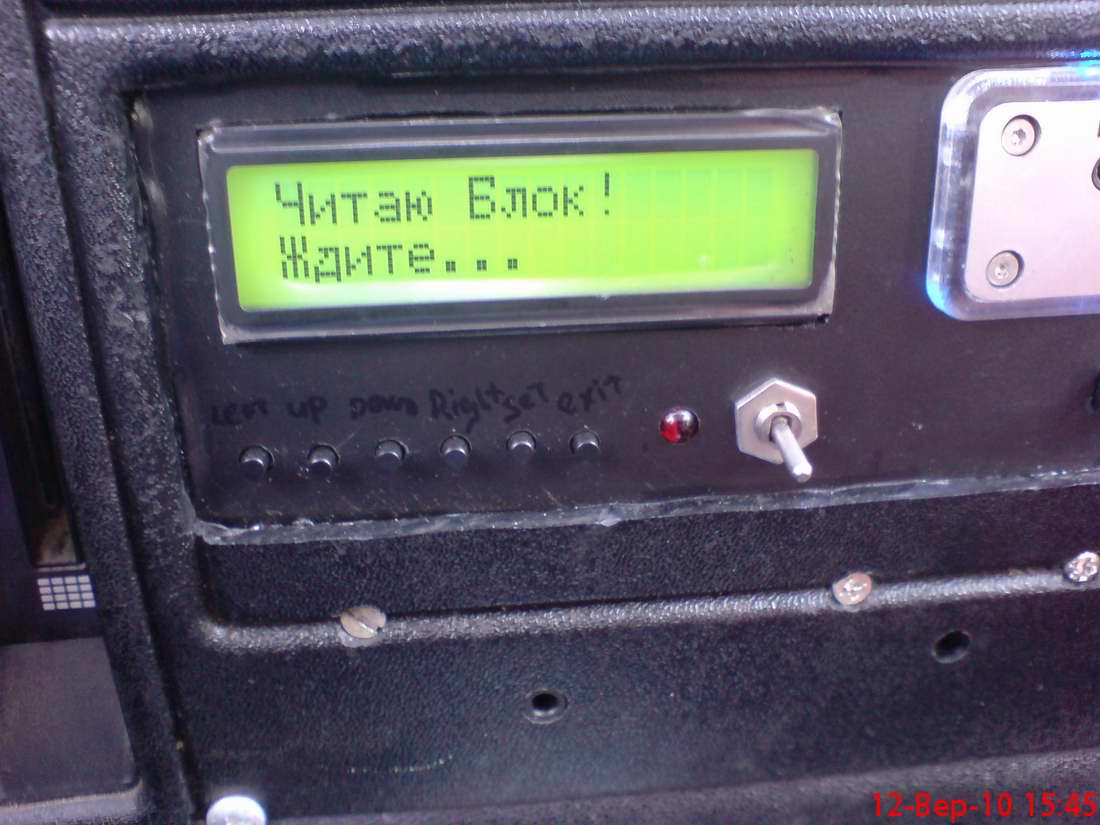

Так выглядит внутри.
Вкинул его вместо магнитофона :)
Opel Kadett D (1982г) 1,2, газ\бензин, STAG50,
MaYa 60-2 статика модуль 2112. И БК аж два, а ля WWW. :)
Karalex

Сообщений: 508
Зарегистрирован:
12 май 2010, 22:25
Откуда: Ровно, Украина
Авто: OpelKadetD 1,2

Re: MaYa 60-2 Opel Kadett 1,2

Сообщение Karalex » 19 сен 2011, 18:04

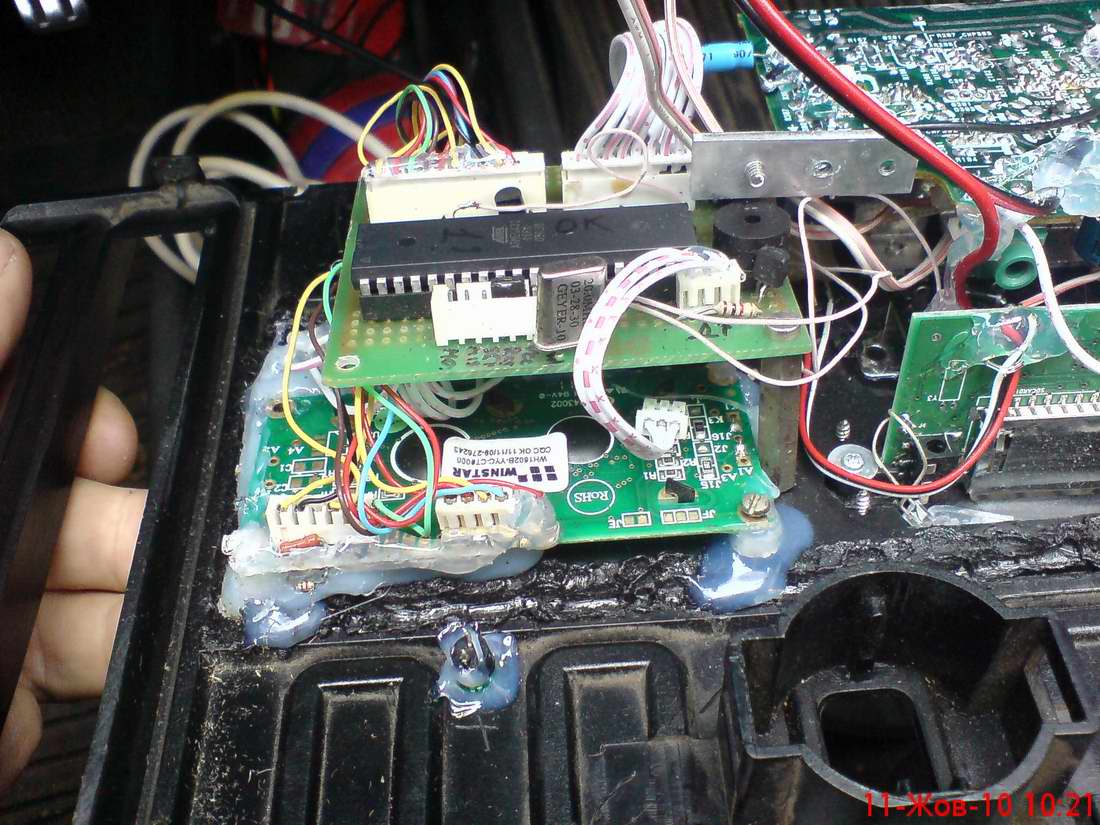

Дальше начал делать БК от Валентина на дисплее от Нокии 3310.

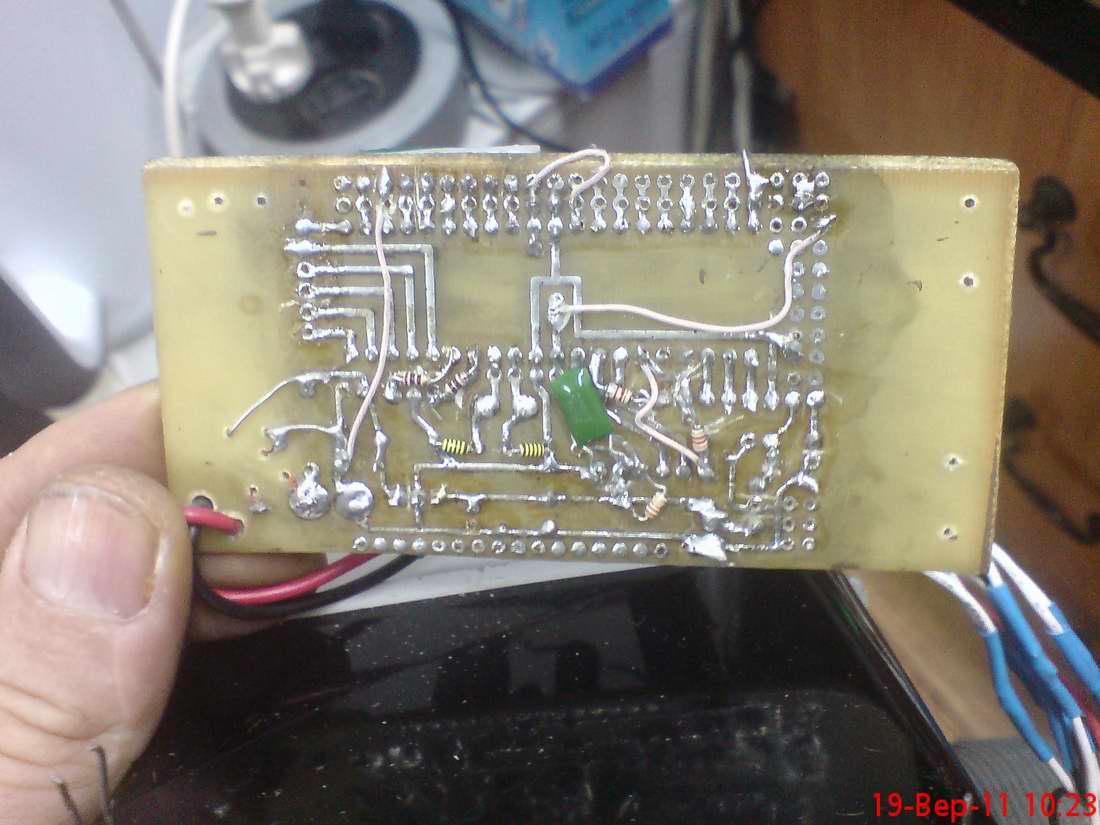

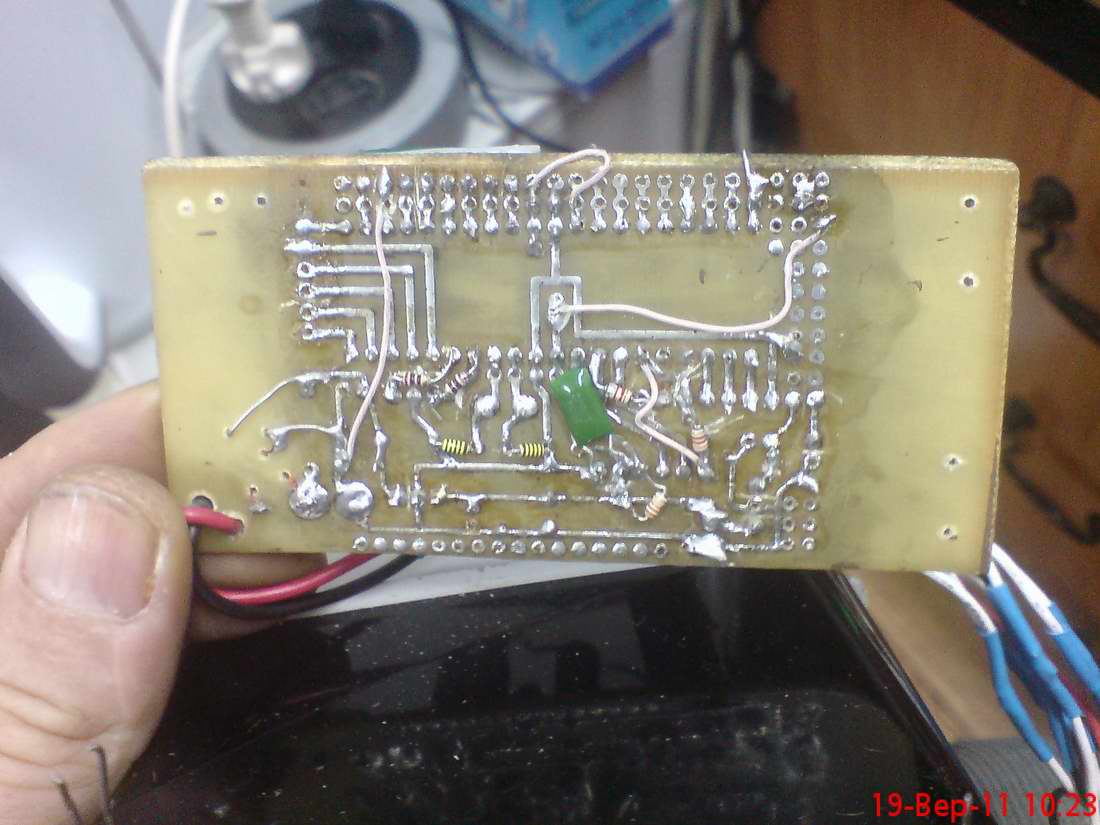

Сделал платку типа монтажки и распаял все это дело на ней.

Полевики пока не впаивал. Сначала хочу все настроить нормально, а потом уже...

Кварц сегодня как раз впаял 8Мгц.

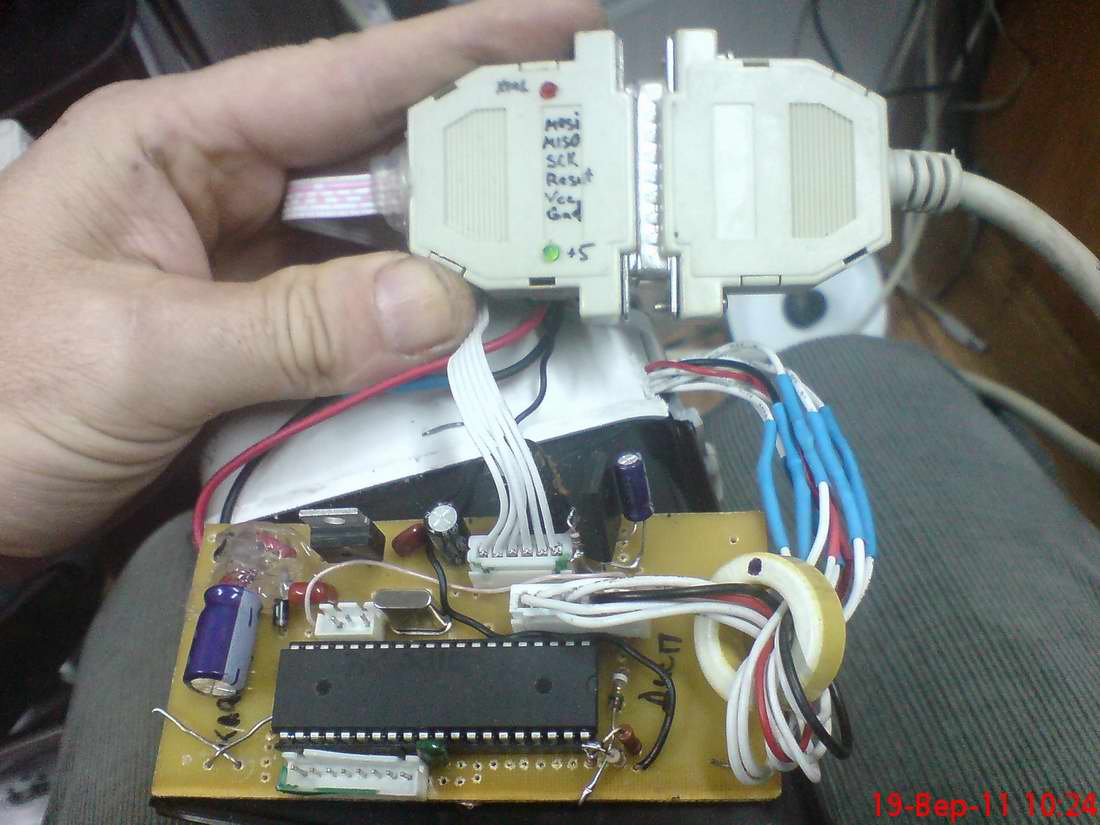

Вот так прошиваю поником через ЛПТ.

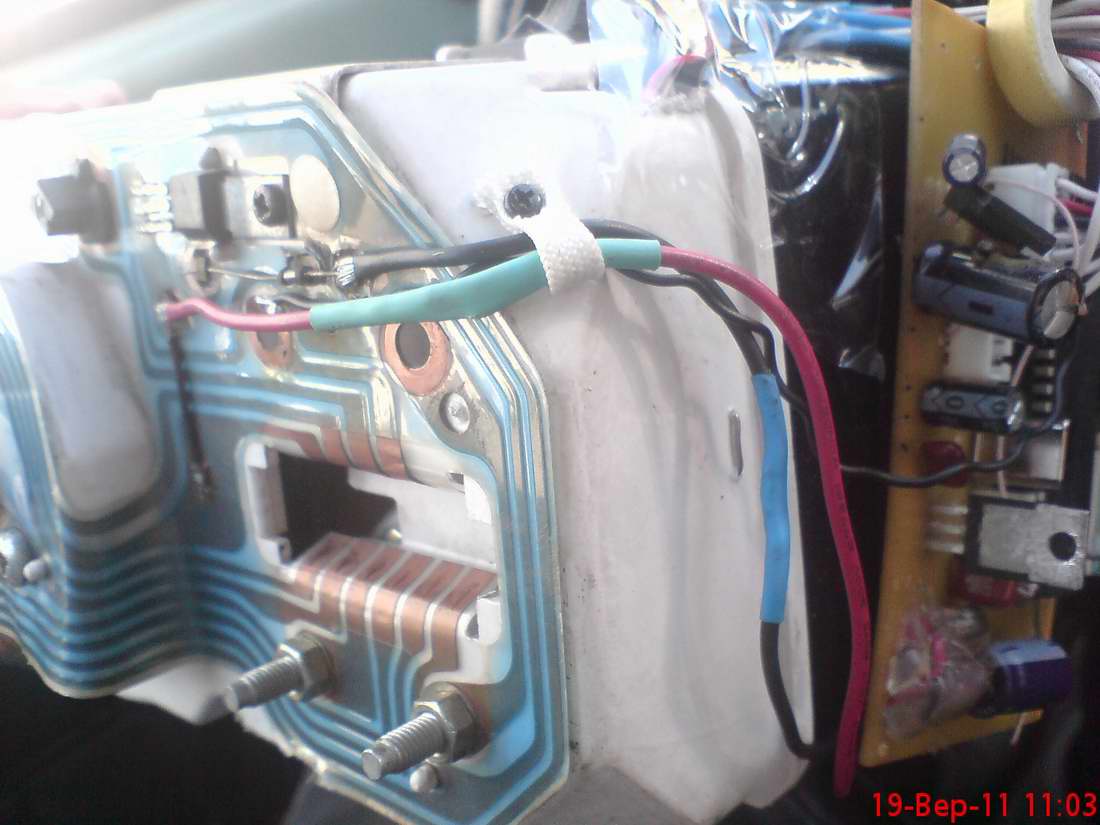

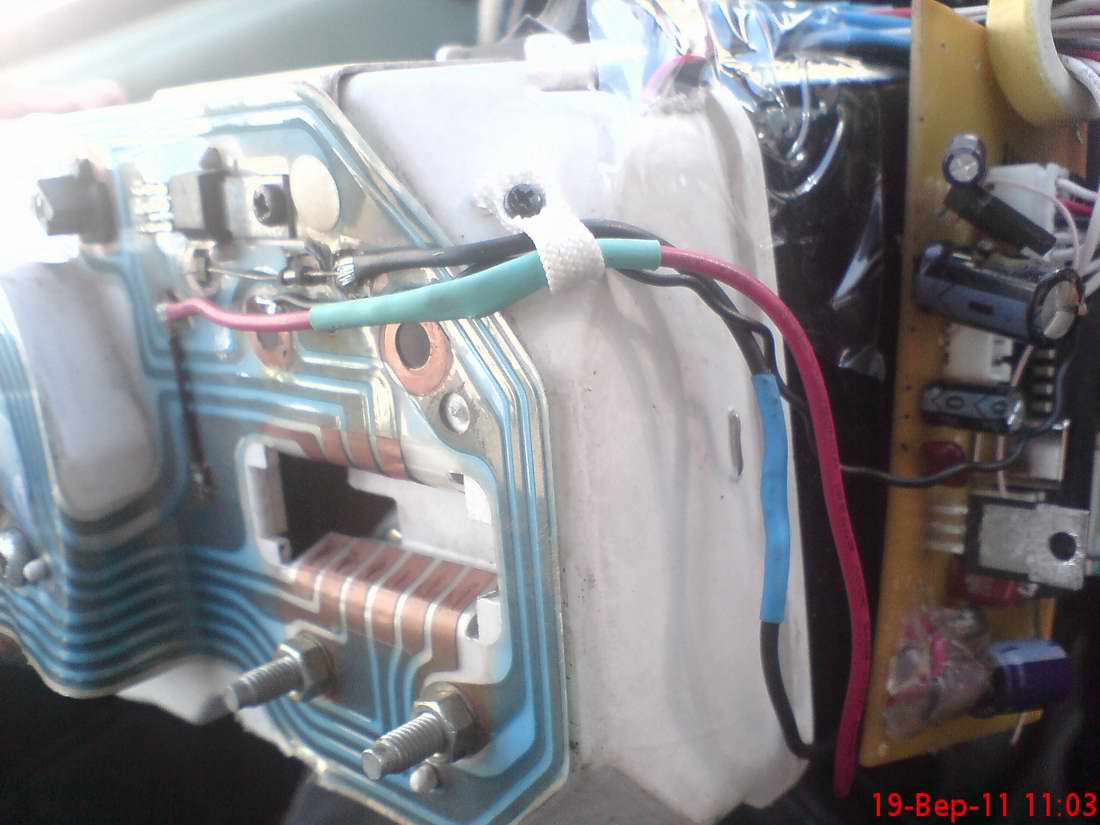

Закрепил на панели приборов слева просто двумя скрепками, согнув их в просверленных дырочках. Питание на БК взял с панели.

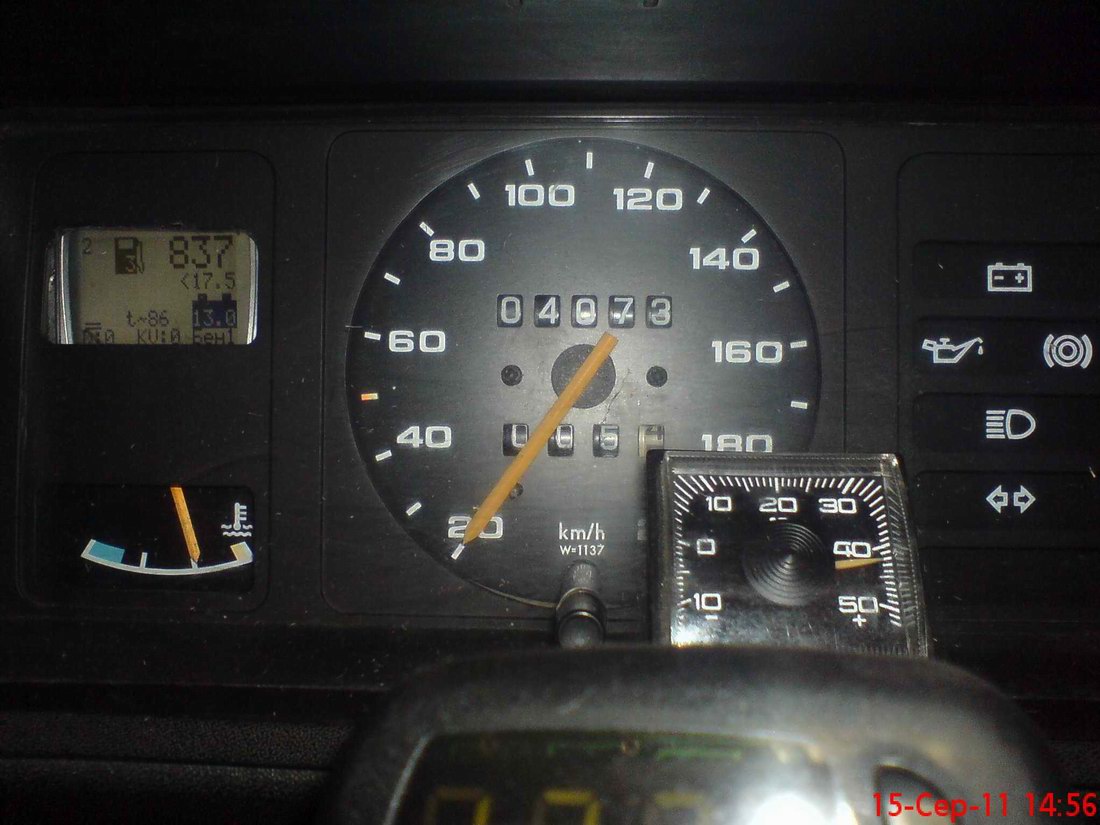

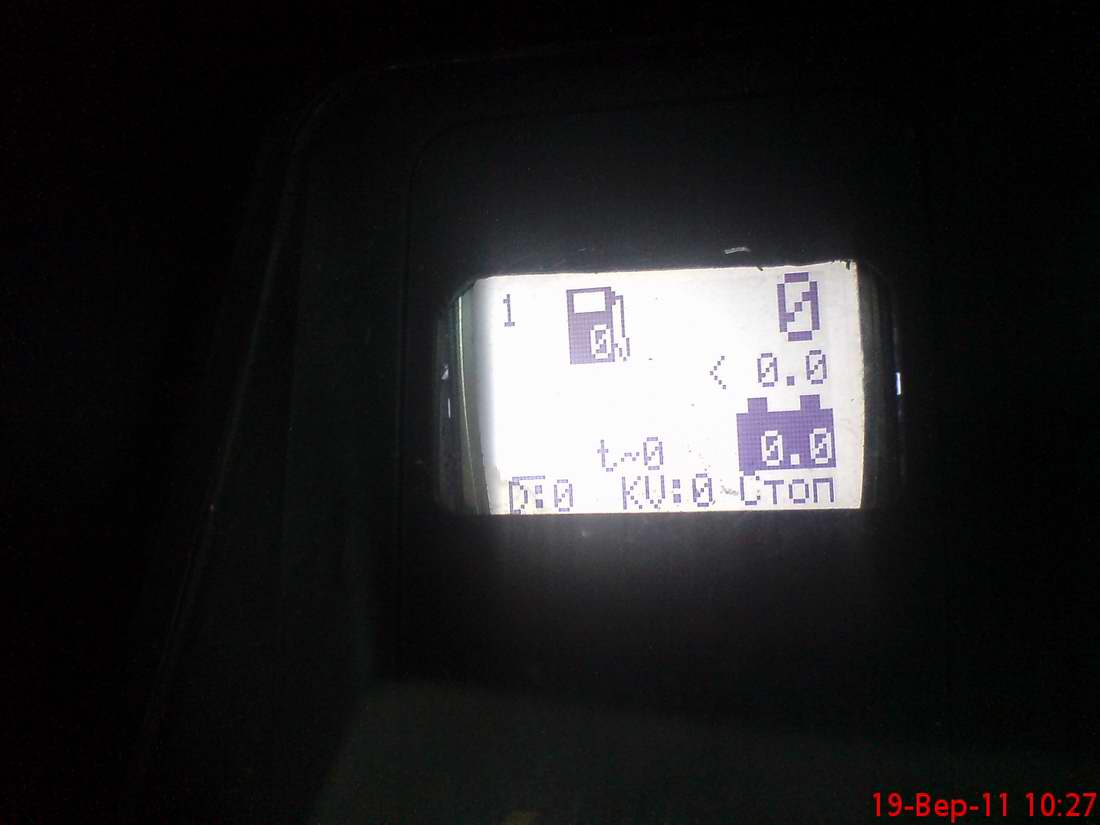

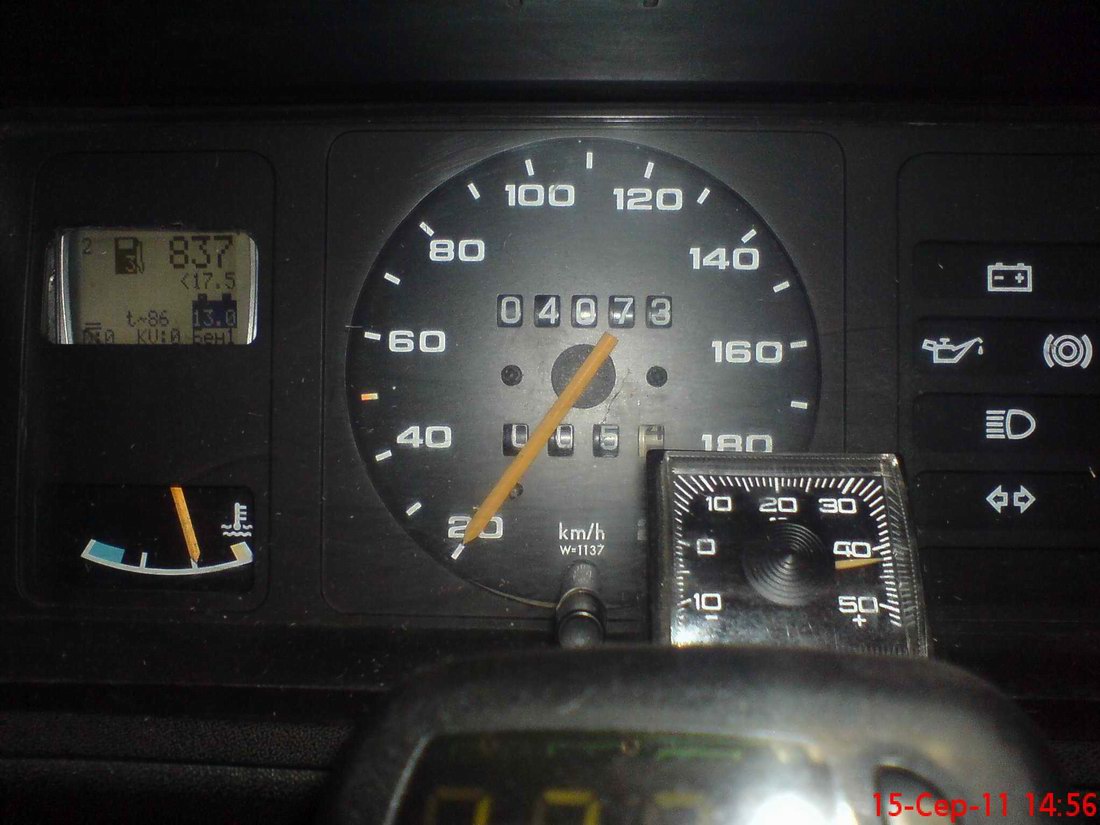

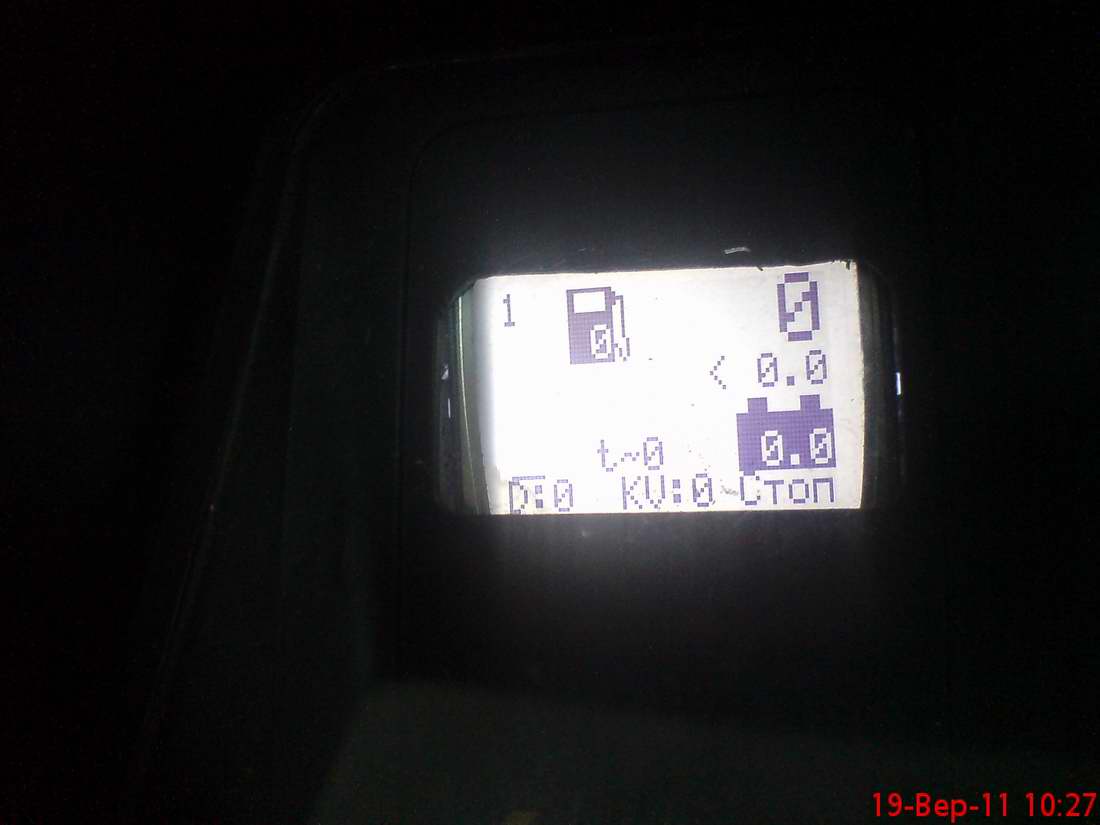

Подсветка такая яркая, что сфотографировать не могу нормально. Дисплей вкинул в приборку вместо показометра бензина.


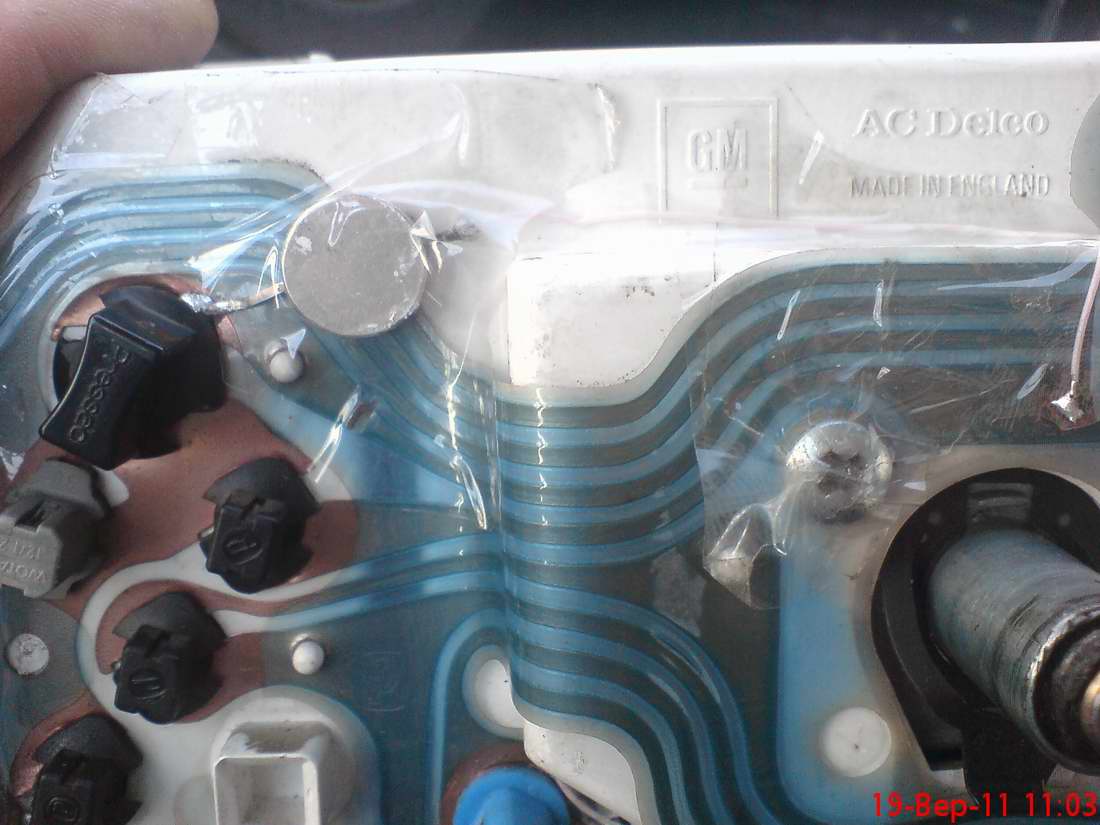

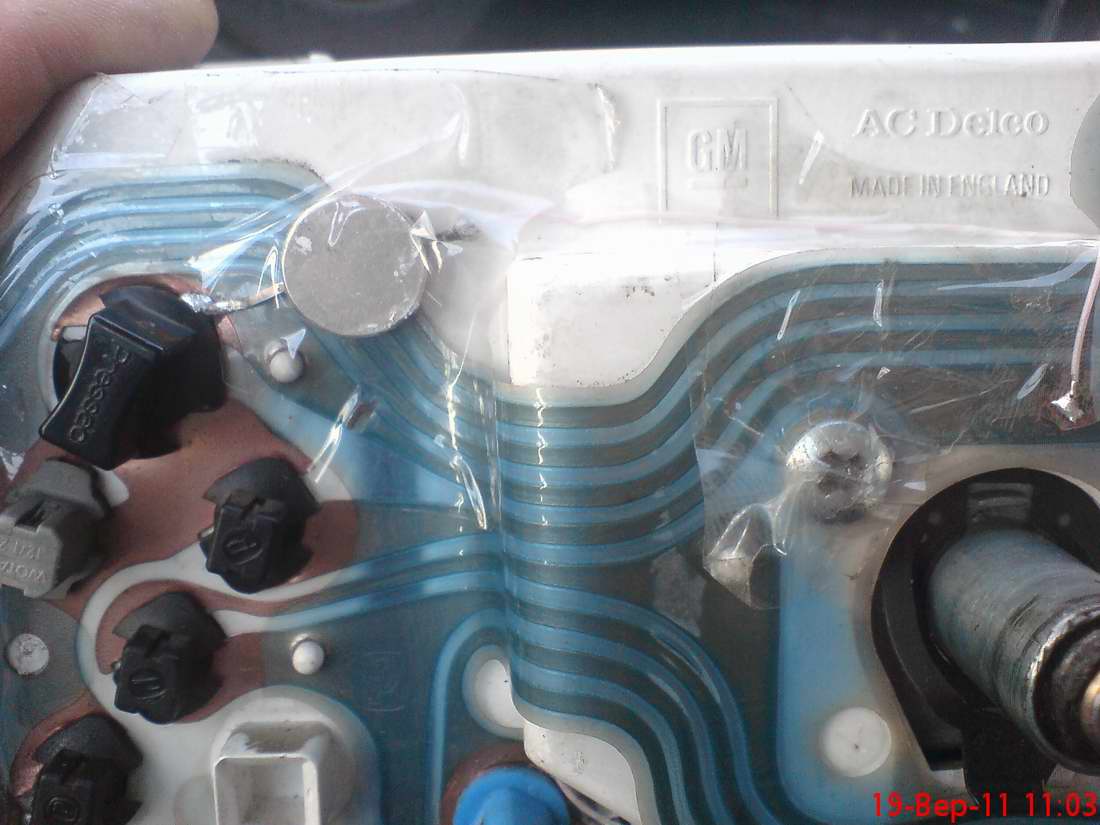

Припаял диод к лампе генератора, а то реле не хотело отпускать, когда выключал зажигание.

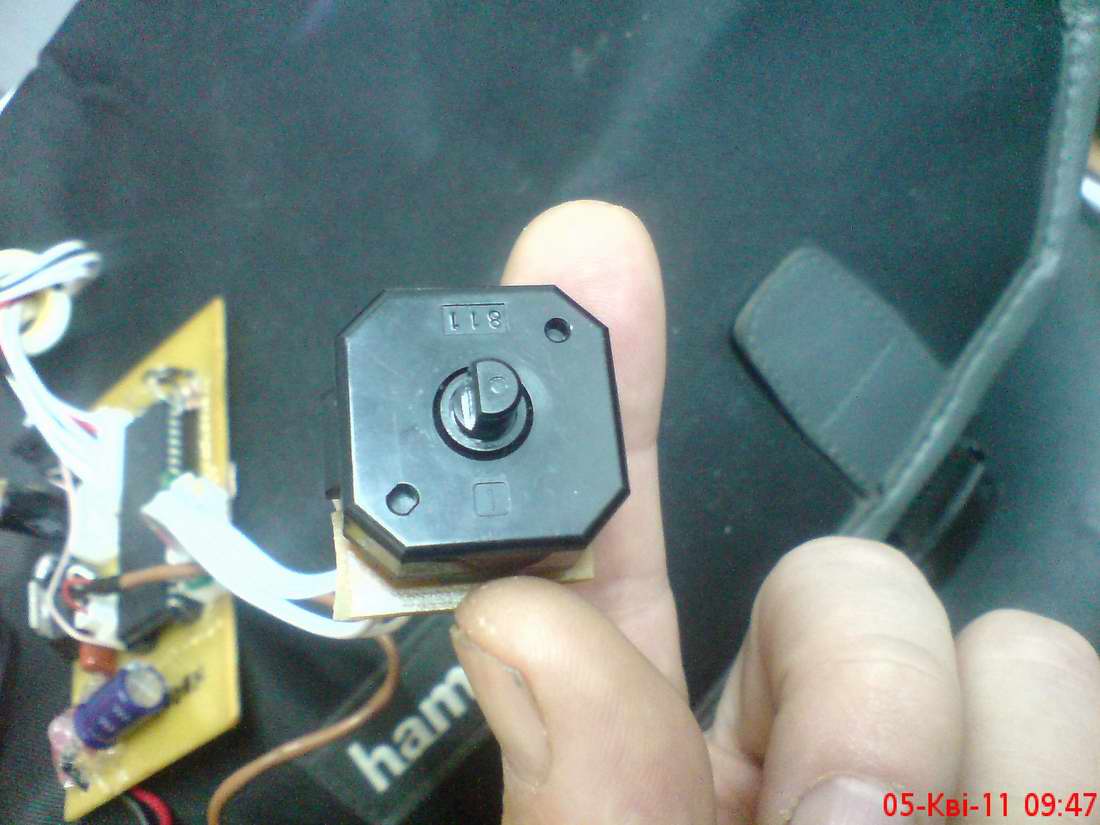

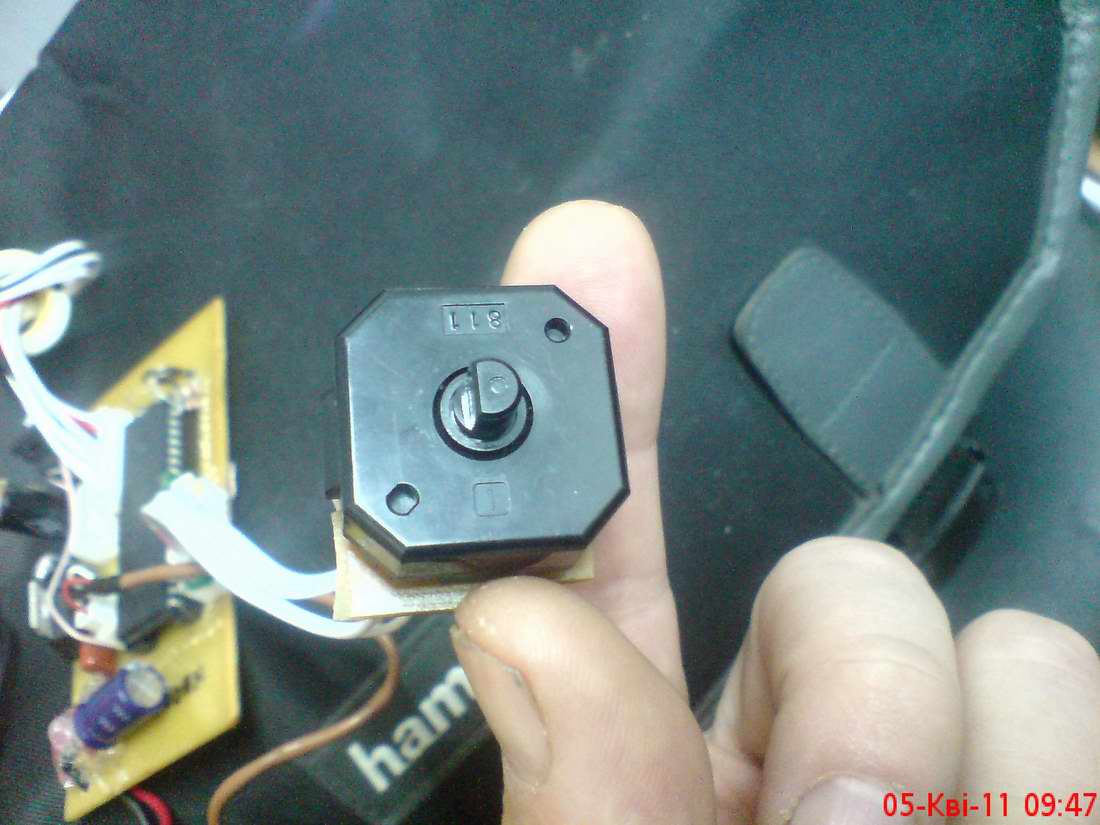

Такой джойстик мне друг подарил. От чего, неизвестно. Главное работает :).

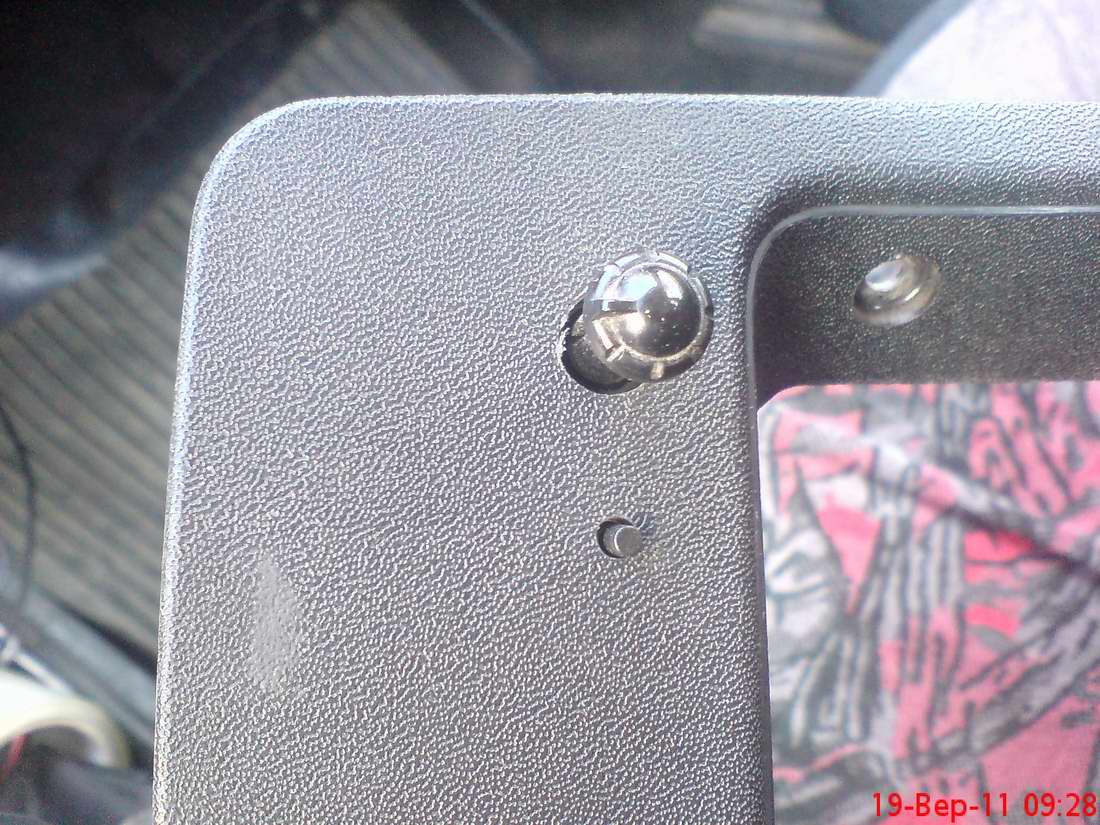

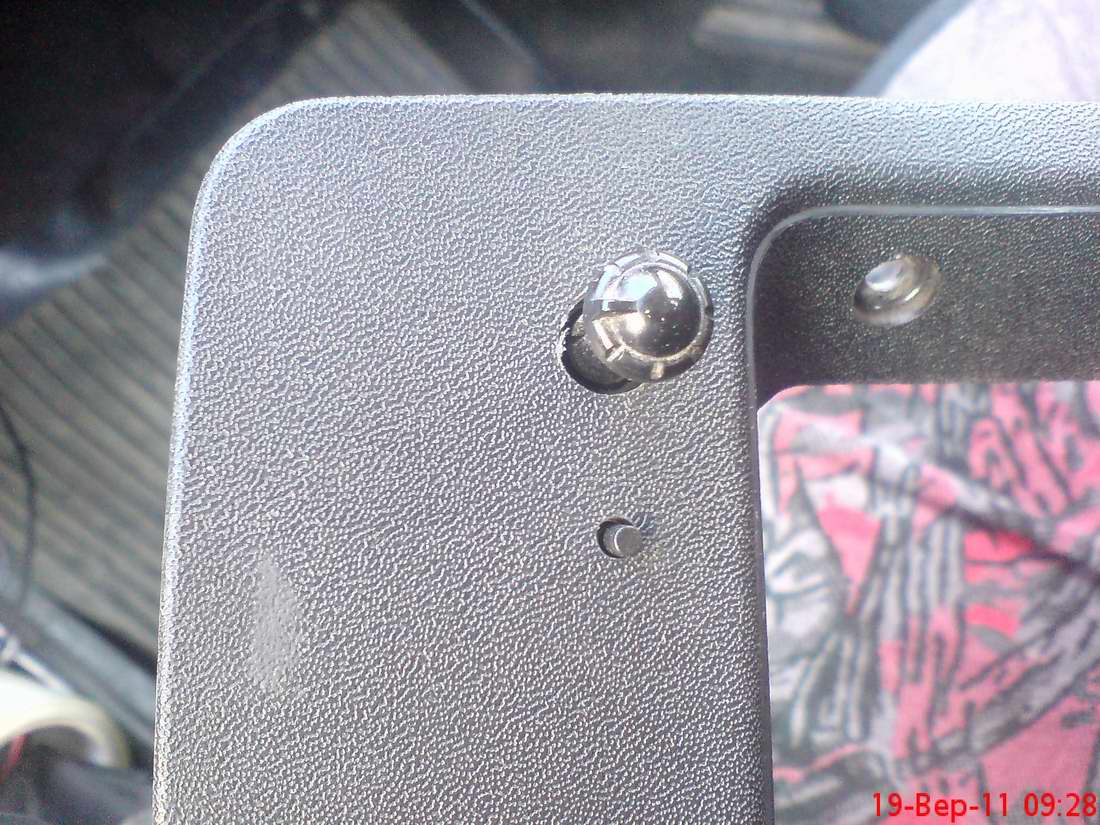

Вот я его в панель слева сверху и приделал вместе с кнопочкой.

БК3310 .jpg
Вот так оно выглядит внатуре.


Теперь тренируюсь рисовать таблицы. Чуть позже закину в хранилище, пока надо разобраться с ними до конца.
Последний раз редактировалось Karalex 26 сен 2011, 17:22, всего редактировалось 2 раз(а).
Opel Kadett D (1982г) 1,2, газ\бензин, STAG50,
MaYa 60-2 статика модуль 2112. И БК аж два, а ля WWW. :)
Karalex

Сообщений: 508
Зарегистрирован:
12 май 2010, 22:25
Откуда: Ровно, Украина
Авто: OpelKadetD 1,2

Re: MaYa 60-2 Opel Kadett D 1,2

Сообщение Karalex » 24 сен 2011, 19:33

Я тут подумал и решил уж всю свою инфу сюда закидать. Может кому будет полезно и познавательно. Хотя я не первопроходец. Но чего то учусь на своих шишках :mi_ga_et:
Мій трамблер 12S - кут.jpg

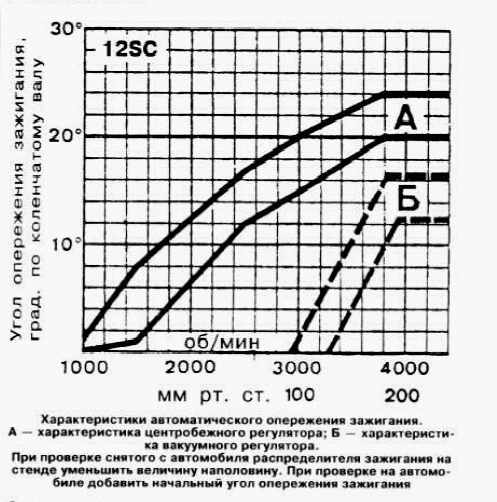

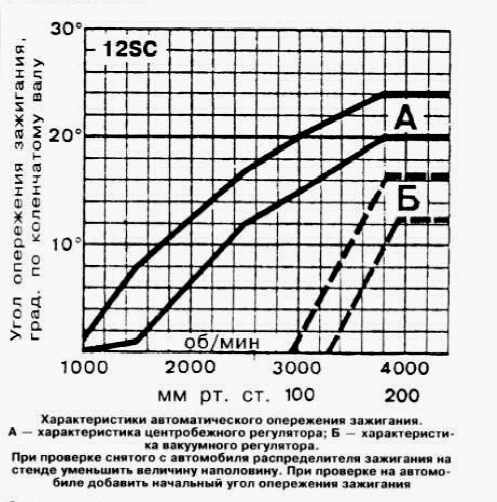

Это мои углы из мануала на мой трамблер

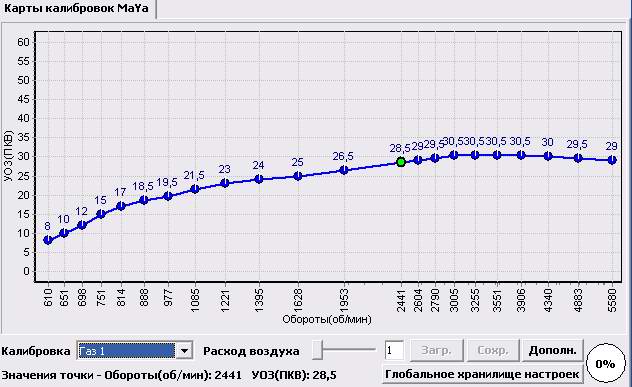

УОЗ ГАЗ .jpg

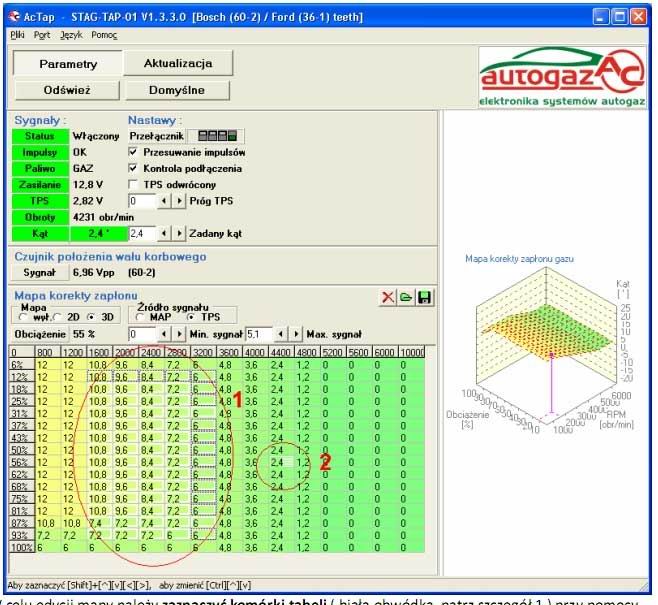

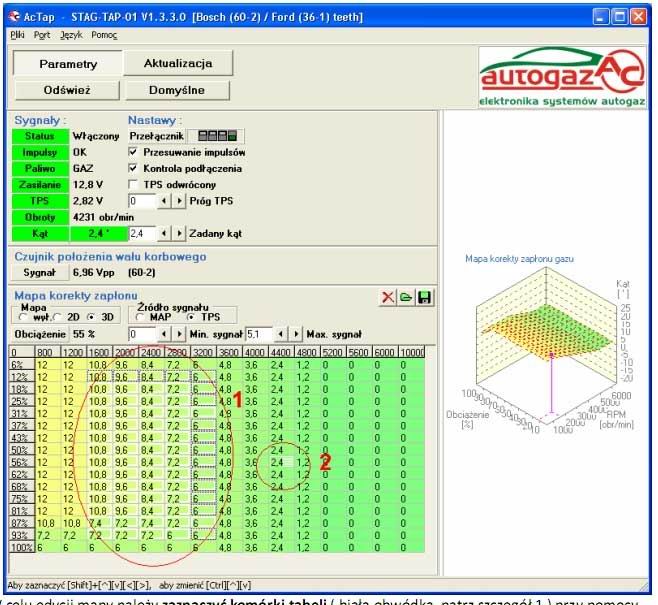

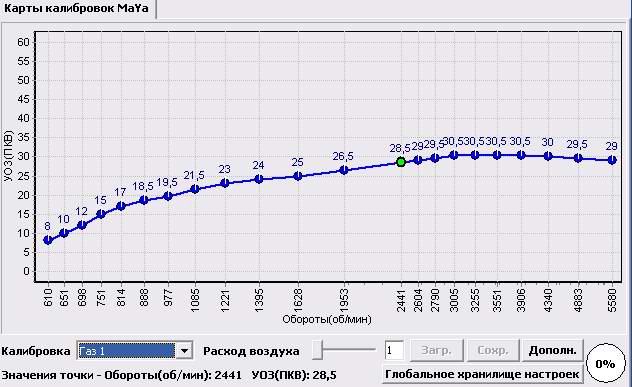

А это как настроить таблицу под пропан. Буду отталкиваться от этого.
Opel Kadett D (1982г) 1,2, газ\бензин, STAG50,
MaYa 60-2 статика модуль 2112. И БК аж два, а ля WWW. :)
Karalex

Сообщений: 508
Зарегистрирован:
12 май 2010, 22:25
Откуда: Ровно, Украина
Авто: OpelKadetD 1,2

Re: MaYa 60-2 Opel Kadett D 1,2

Сообщение Karalex » 25 сен 2011, 20:37

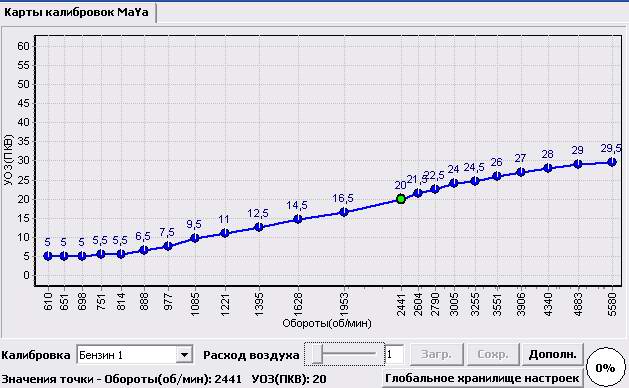

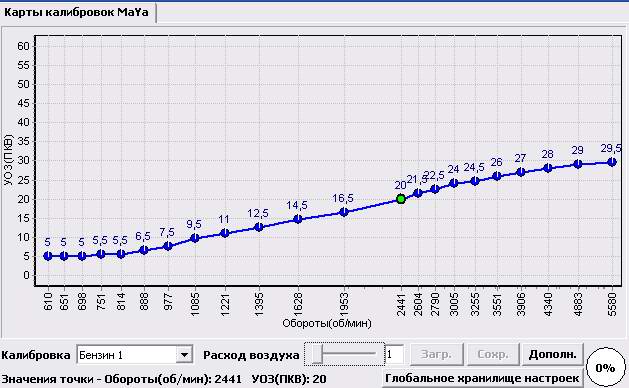

Сегодня тут графики рисовал. Пробовал, тут в лес как раз ехал, вроде нормально, хотя по приемистости тяжело сказать. Почему так занялся графиками, потому, что на чужих иногда стреляло, несколько раз в день. Не мог понять почему. На газу с его кривой вот ехал, ни разу не бахнуло. Мой двиг - 79 диаметр поршня, с малым ходом, потому углы у меня небольшие. Газовые кривые в начале срезал вниз потому, что на пуске подклинивает. А так вроде нормально. 16 расходы конечно ниже.

Opel Kadett D (1982г) 1,2, газ\бензин, STAG50,
MaYa 60-2 статика модуль 2112. И БК аж два, а ля WWW. :)
Karalex

Сообщений: 508
Зарегистрирован:
12 май 2010, 22:25
Откуда: Ровно, Украина
Авто: OpelKadetD 1,2

Re: MaYa 60-2 Opel Kadett D 1,2

Сообщение jhm » 25 сен 2011, 21:58

рабочие кривые на пуск не влияют, смотри пусковую кривую и корекцию угла на пуске
МПСЗ Мауа http://www.maya-auto.com
ЭБУ Invent http://www.invent-labs.com
Переделка мех. впрыска на электронный
Аватар пользователя
jhm

Сообщений: 3201
Зарегистрирован:
12 май 2010, 10:19
Откуда: Украина, Львов
Авто: Audi A4 1.8T Invent EMS

Re: MaYa 60-2 Opel Kadett D 1,2

Сообщение Karalex » 25 сен 2011, 22:32

Ставил графики на 0, и смотрел стробом. Там строго по метке было. :nez-nayu: Пусковая у меня чья то - там где то 3 град на 500 оборотах. Коррекция стоит 0.
И почему тогда на кривой бензина1 не клинило, а на газу, когда поднято на 12 град в начале шкалы - клинило? Благо два тумблера в кабине на панели для кривых, переключил и пошло. :ti_pa: Но завтра на холодную еще посмотрю, что скажет. :-):
