БК "WWW" mega32+LCD nokia3310

[casus]

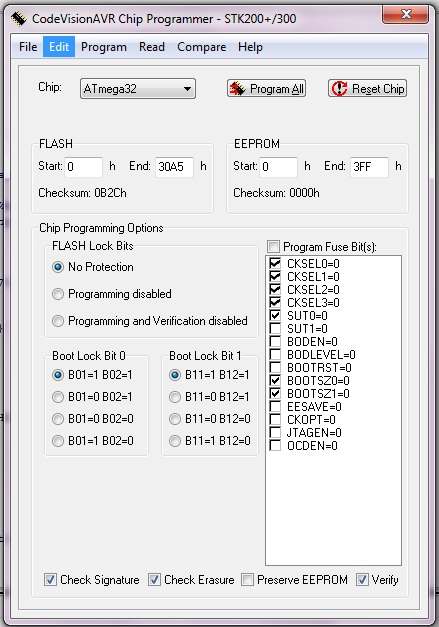

Наконец-то собрал этот БК! Платку вытравил ЛУТом , разводил в Протеусе, окончательно доводил ТопоРом (неплохая весч, кстати!) . Платка двухсторонняя с SMD монтажом на одной стороне, и экраном с кнопками на другой. Платку попозже выложу - ибо после начала припаивания деталей, понял что надо переделывать :) . Для прошивки пришлось собрать три программатора :) , первым - убил (с фьюзами накосячил), вторым - ничего не оживилось. и третьим - поднял и прошил :) . Кстати фьюзы для последних прошивок должны быть такими:

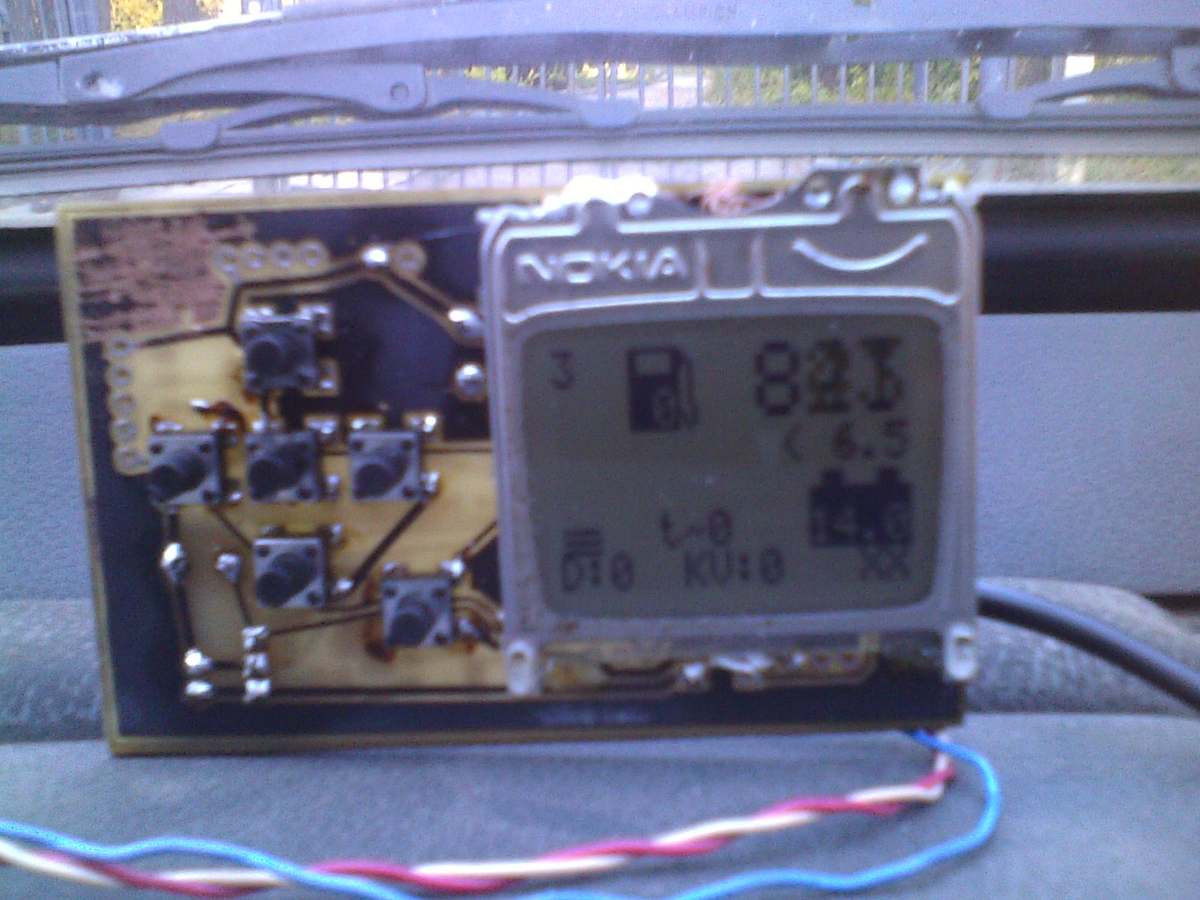

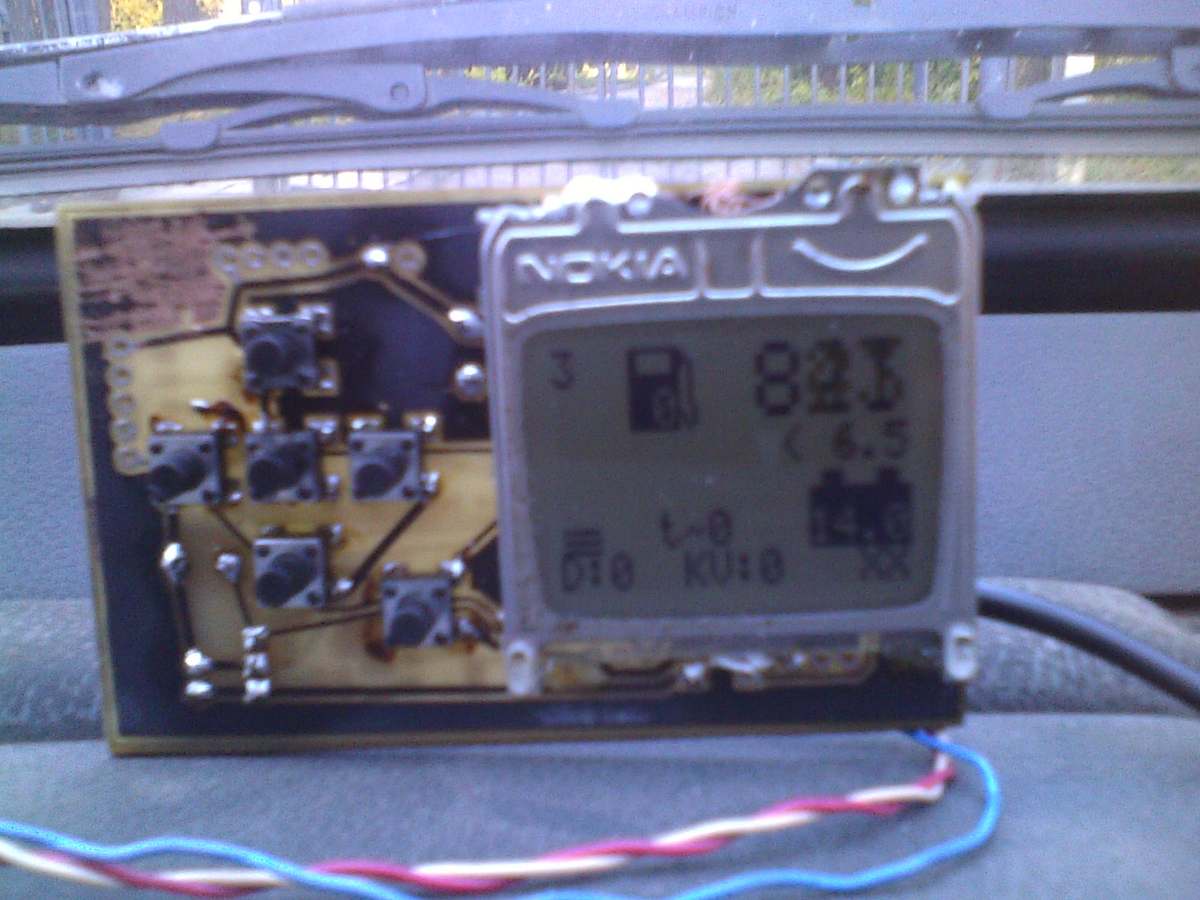

Сам девайс (сорри за качество - фоткал на мобилу трясущейся от радости рукой :) ):

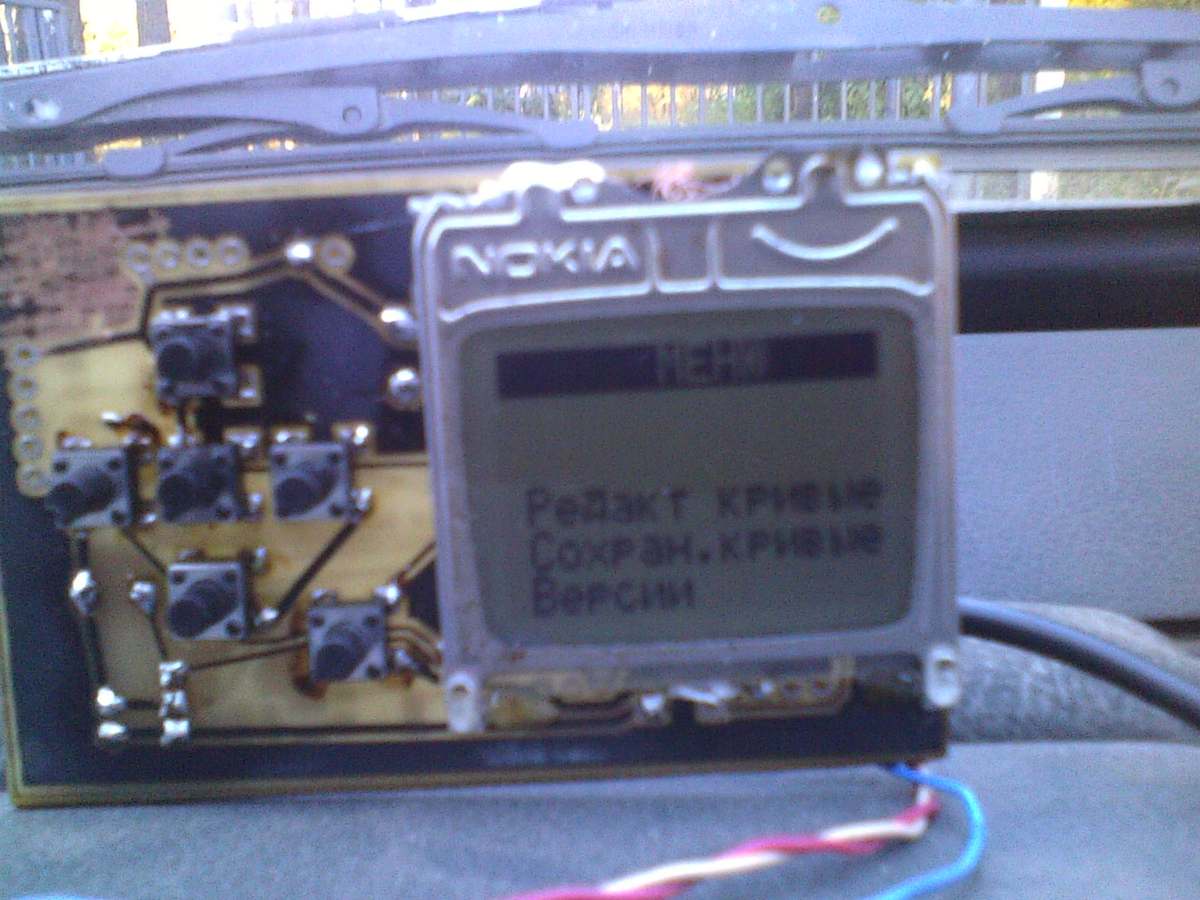

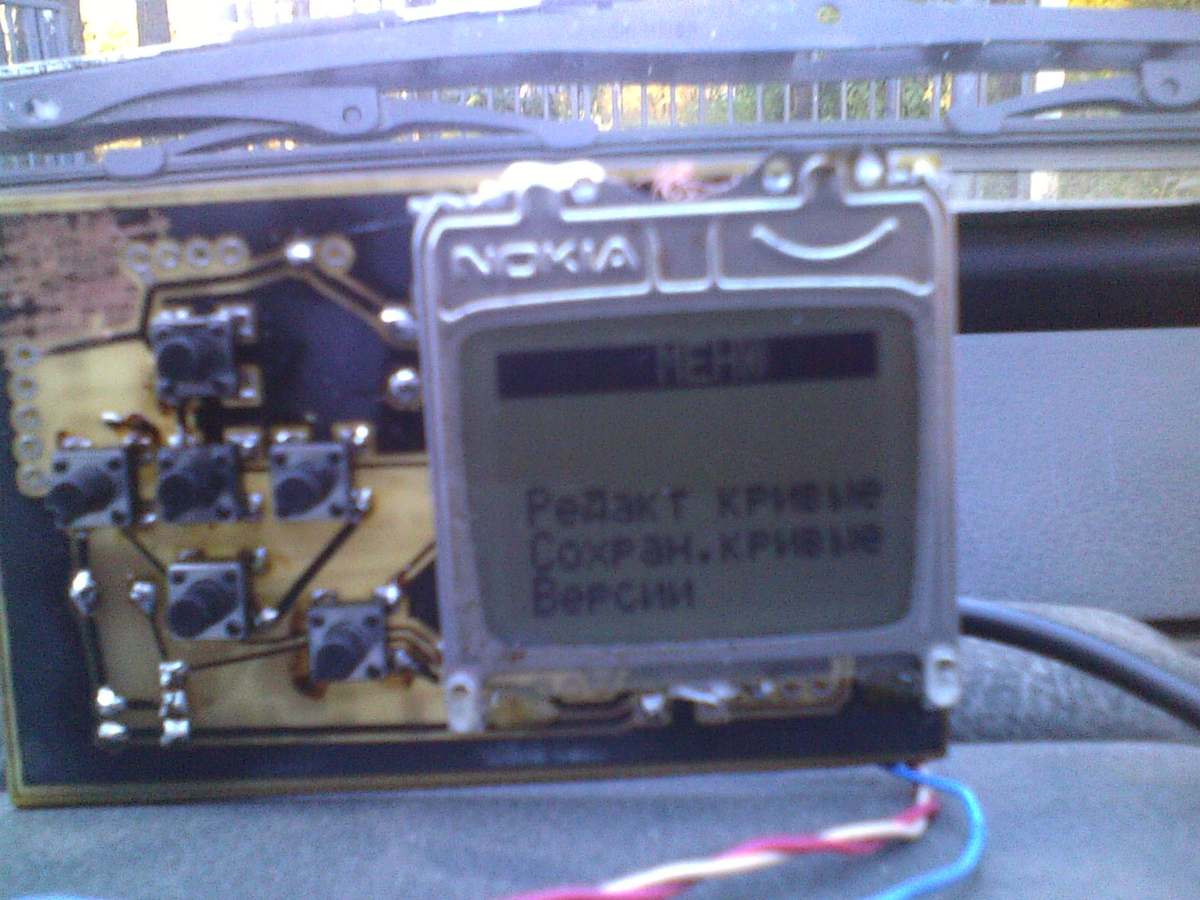

Теперь о проблемах: - после нажатия Меню - читает параметры и отображает следущее:

при этом кнопки вверх-вниз-влево-вправо ничего не меняют на экране, курсора нет, в пункты меню не заходит. По кн. Меню - выходит на главный экран, по Enter - обновляет изображение (на основном экране)

[MuKeXa]

Курсор как раз и стоит на надписи 'меню'. Так что думай с кнопками.

[Karalex]

Это на новой прошивке?

[AlT]

Топор забавно рисует))

[Karalex]

Топор забавно рисует))

[casus]

Это на новой прошивке?

v. 0.6beta2

ТопоР (не реклама!) - http://www.eremex.ru/products/topor/com ... uting.html
я юзал lite-версию.

[Karalex]

У меня кнопки работают. А ты поменял их подсоединение к атмеге по новой версии? А то со старой прошивки на новую порт клавиатуры переехал.
Файлика платы своего с топора не дашь поюзать, попробовать поиграться?
А то вот его установил, а теперь бы еще разобраться с ним

[Valentin44]

Наверняка менял, ибо тогда и кнопка и меню и интер не работали бы.
Кнопки я не отключал, должно работать. Проверь монтаж.

А что за топор,..?

[casus]

У меня кнопки работают. А ты поменял их подсоединение к атмеге по новой версии? А то со старой прошивки на новую порт клавиатуры переехал.

схема v.2 , взял нарисованную в Протеусе здесь от Viktor++ , Enter и Menu работают.. буду монтаж перепроверять

Файлика платы своего с топора не дашь поюзать, попробовать поиграться?
А то вот его установил, а теперь бы еще разобраться с ним

во вложении пара вариантов разводки

mybk.rar

(391.91 KIB) Скачиваний: 701

[AlT]

А что за топор

Рисунок платы потом получается как в журнале Радио за 1963 год
