Модули зажигания

[hc13nx2]

Хочу узнать по поводу BIP373 что там за ключевой транзистор применён, ничего по нему не смог найти, по поводу тепловыделения и защиты по току много спорных вещей, а ограничение по току в 12А это много, по крайней мере для наших катушек, сердечник уже входит в насыщение и вся лишняя энергия уходит в нагрев, а не в искру, оптимальный ток ограничения 5-7А.По этому была мной разработана схема двухканального коммутатора на IGBT ключах с запасом тока по 40А и отдельными цепями защиты, плата сделана под корпус коммутатора 3620

viewtopic.php?f=86&t=400

[Karalex]

Тут такой модуль подкинули рабочий от моника ВАЗ. Может кто знает, что там куда? В нем вроде и мозги какие то есть, или нет?д
http://zapchast-inet.tiu.ru/p1440255-21 ... modul.html
http://www.autoprospect.ru/vaz/21213-ni ... ntrvpr.jpg
Судя по схеме на него ДПКВ идет?

[AKSU]

Скорее всего там есть спаренный коммутатор, который очевидно сам накоплением рулит... Блин, как-то много проводов на модуль идет!

[Karalex]

Да но туда же идет ДПКВ. Как оно там рулит? Я так понял ЭФИ там только для моноинжектора? А всем зажиганием рулит сам модуль зажигания? Или что идет по этим 4 проводам к ЭФИ?
Так его надо разбирать для майи? Просто так не пойдет?
Что то получаются одни вопросы.

[AKSU]

Продай ты его, купи нормальный и не парься. ;)
Я на пример совсем недавно узнал, что оказывается 2112-модуль что у меня раньше стоял - вполне нормально работал. А виной тому, что движек нестабильно работал, был подсос воздуха на впуске: вырвались с мясом 2 шпильки которые кастрюлю держат, а оставшиеся просто согнулись. Причем, то подсасывало, то нет (видимо капотом ее прижимало), не мог понять в чем дело, пока на прошлой неделе во время пуска не "перднуло" в кастрюлю, и движек постоянно стал глохнуть на светофорах. Тока тогда полез и увидел. :) Причем, все шпильки уже ремонтного размера стоят. Вобщем, пришлось вчера повозиться, чтоб сделать...

[Karalex]

Да у меня модуль 2112 стоит. Но иногда постреливает. Хотя возможно провода надо два менять - они у меня старые. Попробовал старые со свечи раз приподнять - то так шарахало, мало не показалось мне.
А мне тут по дешевке его подкинули - я и взял. Вышло мне 120грв этот модуль со шкивом 6+1. Я его брал, думал пойдет к майе. А оно чего то не так.

[glin]

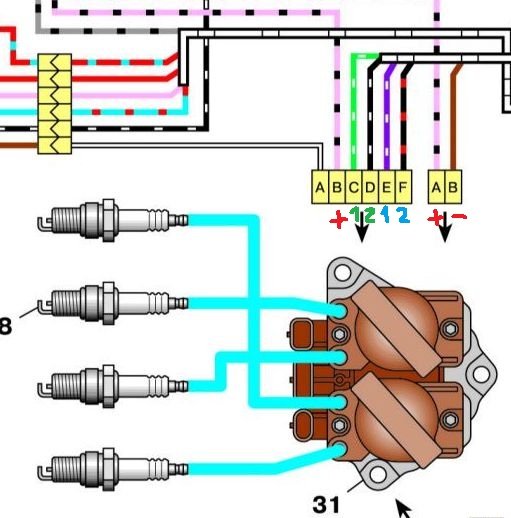

Так собери его на столе, подключи ВВ провода со свечами, подай питание - коричневый минус, розово-черные плюс. А потом пробуй, замыкай по одному остальные, на минус и смотри искру, если не получится замыкай через подтяжку 12 в. Скорей всего управляющие зелено-белый и черно-белый, но могут фиолетово-белый и черно красный.

[Karalex]

А зачем тогда ДПКВ подходит к модулю? Значит формирование наверно там. Или нет?
Хотя сяду завтра на работе - поиграюсь.

[glin]

С ДПКВ сигнал идёт через модуль на тахометр и возможно в ЭФИ, модуль видимо работает как делитель, смотри схему.

[keygabrielll]

Обещанные фотки:


Катушку закрепил всего в 3-х точках, т.к. торопился. Потом добавлю 4-ю... хотя, в принципе, можно и не добавлять.

На фотках не видно, но катушка корпуса не касается, лежит на дистанционных втулках, одетых на болты.

а разьем от этого модуля из чего можно сколхозить? а то нету в магазинах такой мелочевки
