LCD бортового компьютера.

[yarikne]

Как правило А и К по краях платы - это подсветка. Но лучше скачать даташит на экран и посмотреть точно.

ну с подсветкой в принципе ясно, я просто раньше не сталкивался с такими ЛСД.

А что с прошивкой?
У меня лимит рпм стоит 6500, но когда я кручу стартером угол в 0 сбрасывается и загорается лимит РПМ.
До этого была прошивка 201, с нее слил калибровки и параметры и залил в 202. Мне кажется, что то то напутано с А,В,С, прошивками, я естессно залил себе С..... хотя тах показывал не более 300 об мин...
Вернул на зад 201 - завелась сразу

[jhm]

Тогда отложи пока в сторону, надо смотреть что там не так.

[yarikne]

По поводу подсветки.
Я не спец в этих делах, но вот к чему я пришел.
Для подсветки используются контакты 15 и 16 дисплея.
При питании подсветки от сети автомобиля, нужно в цепь с ней включить 120 омный, 1,5 ватный резистор... 16й контакт на массу, к 15му резистор и к резистору "+" 12.
Информация пока не проверена. Завтра попробую.

[MuKeXa]

120 Ом, мне кажется, мало будет.

[jhm]

Не делай!!!! Подсветке придет конец!
Запитай подсветку от стабилизатора 5вольт, через резистор. Для этого собственно и нужен радиатор на стабе.
Номинал резистора = 5/ток.подсветки.в.амперах

[nivrus]

А для v.1 будет?

[yarikne]

чего это?

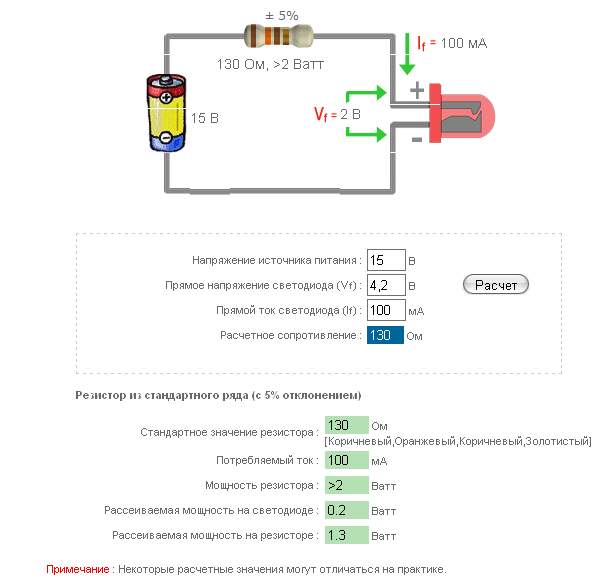

http://cxem.net/led_calc.php
http://www.kktd.org.ua/index.php?item=product&id=1254

[Karalex]

Вопрос какой там светодиод подсветки. На нем не 4 вольта напряжение. Только белый может на 3 вольта работать., зеленые около 2в. Разве они там последовательно. Хотя что мешает попробовать с большим сопротивлением - хотя бы 1к. А там посмотреть.

[yarikne]

поцепил 120 ом
при 12,5в потребление 70ма
при 14,5 85ма.
Светится
длительно не тестировал, но думаю все будет окейна.
Ждем прошивочку

[Said]

Вопрос какой там светодиод подсветки. На нем не 4 вольта напряжение. Только белый может на 3 вольта работать., зеленые около 2в. Разве они там последовательно. Хотя что мешает попробовать с большим сопротивлением - хотя бы 1к. А там посмотреть.

Вообщето светодиоду ложить на напряжение с "прибором", ему нужен ток, а будет там 3В или 30В, абсолютно без разницы. В описании экрана четко написано 100мА. Из этой величины и нужно исходить и рассчитывать сопротивление и мощность последнего.

yarikne
Все делаешь правильно, не парься.
Ну а сопротивление для таких токов лучше конечно поставить в районе 200Ом из расчета 15В, но это в случае если ты подсветку отдельно пытаешься запитать, а не от общей схемы, но при этом обрежь все связи с общей схемой.
