Сёдня зашёл в магазин, продаются 2 вида датчиков 27.3847 и 191.3847 какие лучше брать чтобы без подгонци обойтись? И ещё какие для них разъёмы брать, специально под дпкв не нашёл.

если склероз не подводит , то эти датчики разные по длинне. Бери те что подойдут для тебя. разъемы подбирай в магазине.

[MuKeXa]

191. слишком чувствительны. Это в ФАКе даже описано.

[mitrix]

191. слишком чувствительны. Это в ФАКе даже описано.

У меня такие стоят. Проблем не приносят.

[MuKeXa]

У кого под рукой печатка или блок есть? Можете посмотреть как обстоят дела с 19пином на ПИКе и соответственно 8, 10, 15 на МАХ232. Что-то я немогу найти их контакт с GND. Смотрю конечно по фотке, может чего и не доглядел.

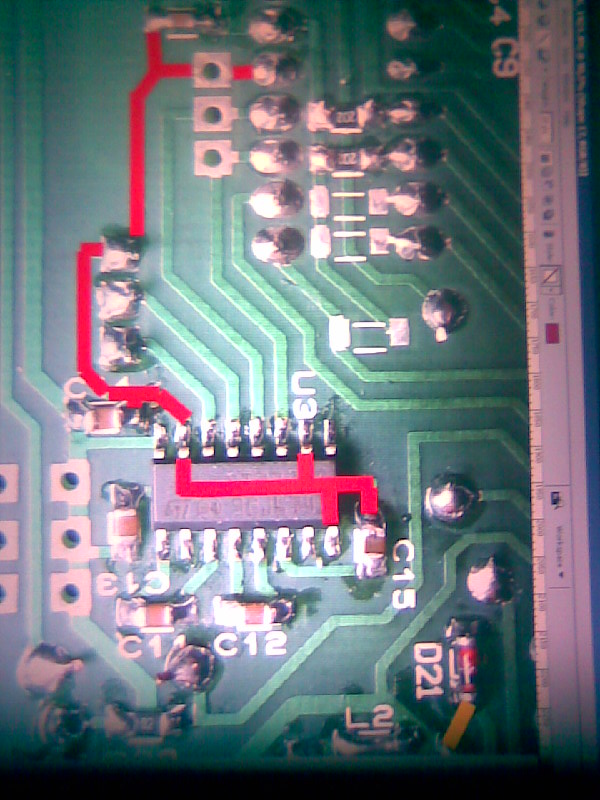

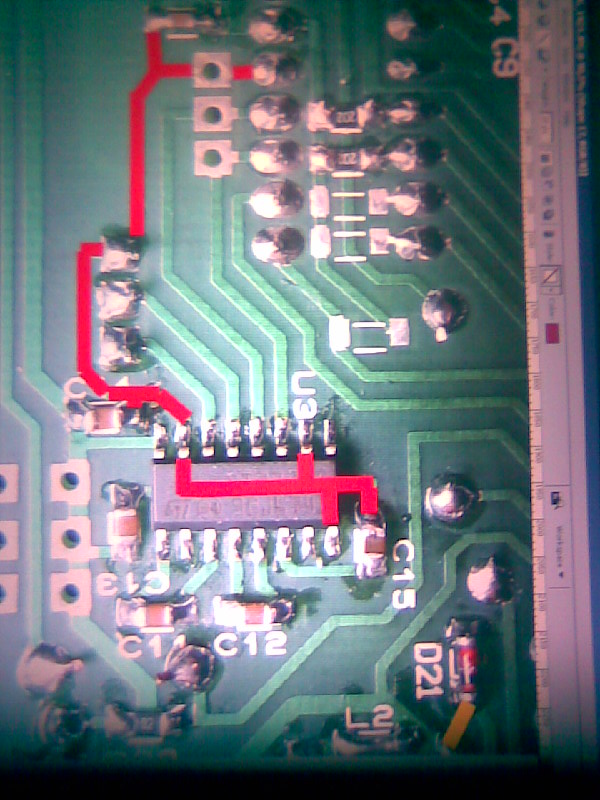

Картинка во вложении. Еще желтым нарисовал L2-D21. Непонятно почему диод до дроселя на 5В ложится. По схеме- после:)

[barabashka_yury]

у пика несколько пинов соединены между собой, внутри корпуса с массой. желательно сделать добавочное соединение вышеназванных пинов с массой кусочком провода.

[MuKeXa]

Это даже предпочтительно, а не желательно. Потому как получается, что МАХ232 питается через ПИК. Да и не зря же у контроллера два вывода на землю, не просто для удобства.

[jhm]

Это довольно таки древний баг, но найденый только сейчас. Желательно сделать соединение с землей проводком.
В плате rev.4 будет правильная разводка.

[Karalex]

Точно. Уже кинул перемычку под пиком от 19 ноги.

[kela]

А на счет L2-D21.
По этому поводу пока ничего и так будет работать.

[MuKeXa]

11.03.11
Да то понятно что оно и так работать будет. Просто не соответствие схеме + сложность в разводке, хотя...
Ну а по поводу 19 пина так можно при сборе блока просверлить отверстие чуть ниже и использовать свободное от ТТЛ/RS232 для перемычки.

12.03.11

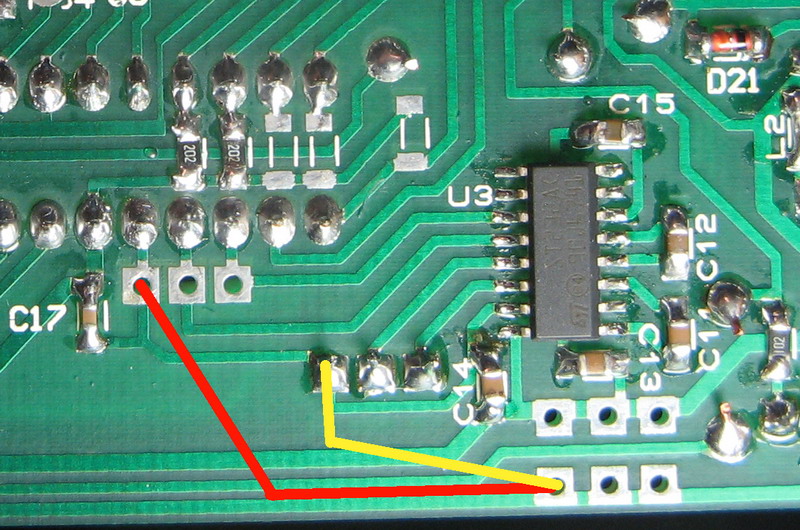

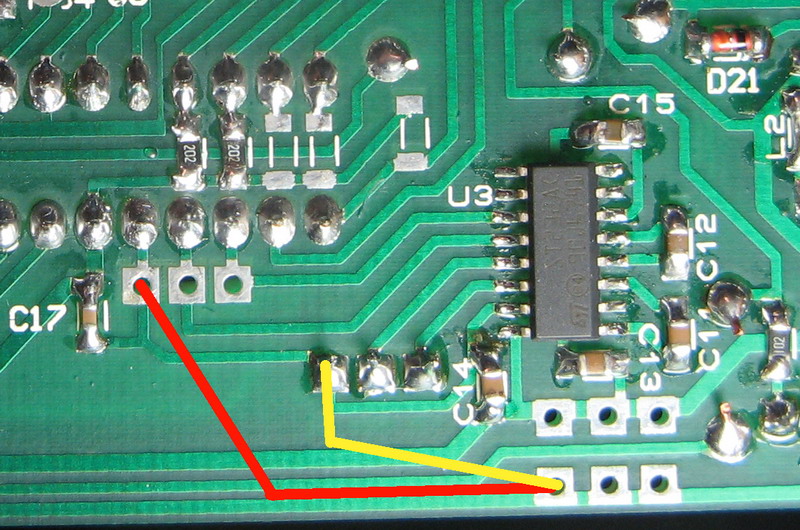

Вот, можно так сделать(смотрите вложение). И сверлить ничего не нужно ))) Лишь выбрать один из вариантов: красная/желтая линия.
А за предыдущее фото: не подумайте, я не "блондинка" что монитор фотографировал. Просто с телефона иначе никак. Вернее можно, но нужно чуток больше усилий нужно приложить )))
